正压型防爆变频电控房技术方案
日期:2021-12-01 14:42 点击数:0



一、设计规范

正压防爆房的各项指标是参照引用国家标准GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d” 保护的设备》、GB3836.5-2004《爆炸性气体环境用电气设备 第5部分:正压外壳型“p”》、GB3836.13-2013《爆炸性环境 第13部分:设备的修理、检修、修复和改造》、GB3836.15-2000《爆炸性气体环境用电气设备 第15部分:危险场所电气安装(煤矿除外)》、GB3836.17-2007《爆炸性气体环境用电气设备第17部份正压房间或建筑物的结构和使用》有关规定要求设计制造。

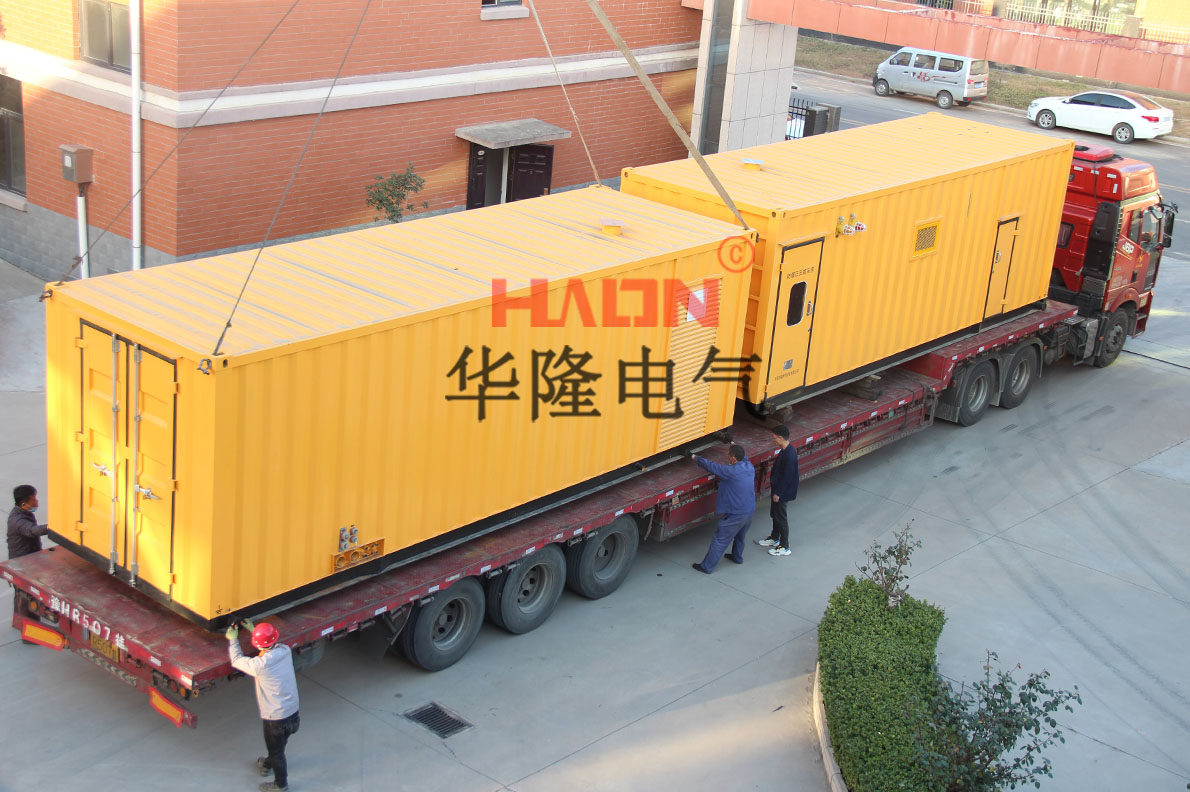

正压型防爆变频电控房

二、技术要求

1.正压通风系统需要满足变频器房在所有的可开启的门关闭的时候,房间能够维持25Pa以上的正压 。

2.正压型防爆房由房体、自控系统、布气系统、报警系统、用户配电系统组成;房体由正压间和杂物间组成,正压间内装用户配电系统元件及部分自控系统的防爆元件;杂物间用来放空调外机等。

3.正压防爆房进气方式为通风型,即不间断连续供气,正压房内装元件的工作热量可随气路带走,具有很好的散热效果。同时正压房内配置2台10P的防爆柜机空调来帮助变频电气柜散热。

三、正压防爆房外形及结构参数

1. 房体结构要求

1.1 电控房房顶两端应开有导雨槽。发电机接线窗防护绝缘板采用合页方式连接,接线时掀起,使用时垂下。房体内、外面板平面度≯4mm/m,房体任意两个相邻内面板的垂直度≯3mm。房内电缆无论从房体上部还是下部穿越都需平行排放和固定在预制电缆槽内且动力缆和控制缆分开布置(至少200mm);上、下盖板为可拆卸结构、固定牢固,检修方便。

1.2 电控房底座采用适合油田恶劣工况的拖撬式底座结构,满足底部起吊和整体拖拉要求,拖撬端头圆弧过度,拖撬底面封不小于6mm厚钢板,满足自背车装卸。底座上有合理的起吊位置,满足单车或双车起吊,做好房体配重,吊装时房体应保持平衡,起吊过程不得有明显变形。

1.3 电控房墙体框架4个角采用100mm×100mm方管焊接,墙内框架采用80mm×80mm方管焊接;侧墙主立柱每两根之间间距在500mm-600mm之间,窗口处可做适当调整,但应在窗口处加固以保证所有窗口在吊运过程中不发生变形损坏。外墙采用厚度≥2.5mm钢板,弯曲成瓦楞形;内墙采用2mm厚钢板,表面静喷漆处理,内墙钢板的固定点隐蔽处理。墙内立面设固定柜体上端面的预埋钢板及固定架。房体顶部、空调室内机、空调外机均设排水孔,房顶四周预留4-8根DN40镀锌排水管,便于冷凝水及雨水顺利排出房顶。房子整体保温使用环保阻燃型保温材料,厚度最小为80mm。空调室外机室(变压器仓) 的百叶窗用不锈钢螺丝固定牢固,配孔内攻丝,丝扣光滑,便于拆卸与安装。

1.4 电控内各控制柜宜采用螺栓连接,可拆卸,电控房房顶采用活动房顶,为双层结构,外部为平顶;外房顶采用3mm厚冷轧钢板焊接成形,中间填充保温材料,下层用2mm钢板焊接。房体顶部边框为10#方管,支撑横梁为8#槽钢(兼做内装用),具有足够的强度和刚度,房体起吊时顶部不变形损坏。

1.5 电控房门为双层钢板焊接(夹层为保温材料),门面要求加工平整,严密,门内侧贴防水胶条,防渗水,密封性能好。所有房门均安装不锈钢或铜质锁具,持久耐用。门按照逃生门设计,内部按下锁杆开启,外部为内置式门锁,要求开锁位置不超过门的平面,安装闭门器。接线舱门的出线排门由两部分组成,即固定式门,下面带能上翻启的活动门,两门之间设有遮雨板。

1.6 所有焊缝要求为连续满焊,保证密封,不透风,无渗漏,平整光滑,不得有裂纹、加渣、漏焊、加塞异物、虚焊、咬边和烧穿等影响质量及强度的缺陷。

1.7 提供电控房与发电房、电控房之间遮雨板;每个电控房配置2根直径不小于26mm、长度不小于1.8m铜包钢接地棒,并各带不小120mm2接地电缆5m。

1.8 在每个房子斜对角设置两个门,按照井场设备布局摆放后,其中1个门宜正对1号发电机房,房体两侧各安装一个不锈钢电控系统铭牌。在房体斜对角焊接接地用M20不锈钢螺栓2件,并设有明显接地标识。

1.9 电控房体的外部涂漆为白色,底部承载部分涂漆为黑色。被涂表面的氧化皮、铁锈、粘砂、焊渣等清除干净,进行表面喷砂处理,应符合SY/T 6919标准中腐蚀环境C4的要求。油漆使用海洋船舶漆,总干膜厚度范围应为180μm~240μm,要求参见表1。

表1 房体油漆要求明细表

类别 漆料 油漆厚度范围

底漆 环氧富锌底漆 50μm~70μm

中间漆 环氧树脂漆 80μm~100μm

面漆 脂肪丙烯酸聚氨酯漆 50μm~70μm

四、正压房工作原理

正压房内设防爆空调、防爆照明、防爆可燃探测器、防爆欠氧探测器、防爆有毒气体探测器、防爆烟雾探测器等(按客户需求配置)。正压房设防爆配电盘、门口设置声光报警器。

正压房在自动控制系统的控制下,通入保护气体,正压房内压力高于正压房外的压力,形成微正压的安全小环境,从而阻止了可燃性危险气体进入正压房内,保证房内装普通仪表和电器元件的安全运行。

正压自动控制系统主要完成自动换气、补气、欠压报警、低压联锁、换气联锁等系列功能。低于规定的气压值(50Pa)时,发出声光报警,提醒用户检查进气压力和泄露点,低于规定的气压值(25Pa)时,自动切断进入正压房内的用户配电电源。报警系统与结构防爆的相同,不过没有排风系统,依靠进入的洁净空气对正压室进行吹扫了换气。公共配电、仪表电源配电根据客户所需配置。

五、产品的安装

1、房体安装

A.房体的安装位置:户内或户外有均可,无明显震动平坦的地方。

B.安装方式为落地式。

C.布线方式采用钢管或电缆布线均可,用户进线电缆可参考相关国家标准和行业标准,并结合本小屋的结构要求进行设计、施工。

D.本产品在运输、安装时,严禁大幅度倾斜,请采用标识位置吊装或叉运,严禁采用撬、锤等方式进行
