分析小屋的工程设计要点
日期:2021-09-29 16:51 点击数:0



分析小屋是集在线分析成套仪表的组合, 成套和安装应用于一体,并配备有供电接线,通风,照明电路及分析仪表所需载气,标准气,驱动气,控制气等基本设施

用于对被测介质进行连续自动的现场测量,分析和控制。成套的分析小屋能满足在线分析系统所要求的特殊环境条件(如温度,湿度,防尘防爆),为在线分析仪表的现场安装,投运和维护提供极大方便;

从工程项目实际角度出发,着重介绍施工布置安装,加热通风和空调,小屋的安全保护和取样系统这几大方面的设计要点

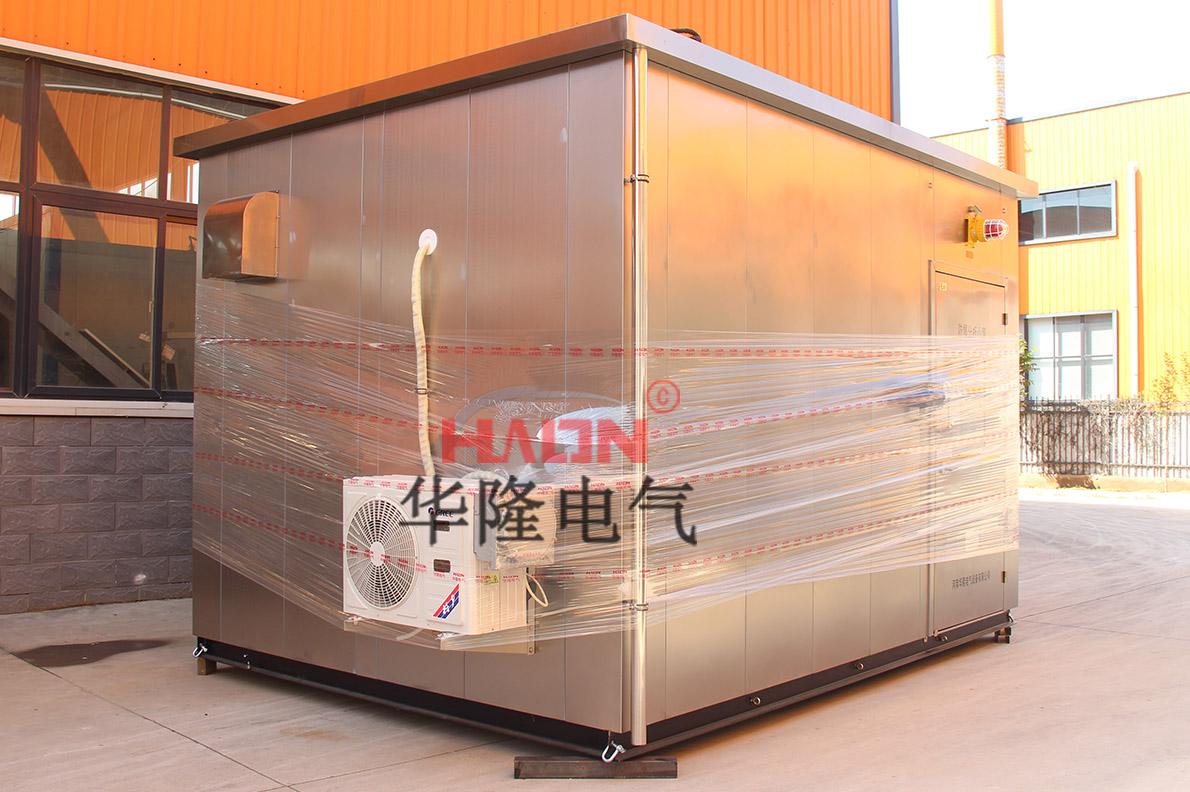

分析小屋

设计原则

通常来说,在线过程分析仪表和取样装置安装比较复杂,成本比较高。基于环境影响,调试维修,仪表电缆集中敷设,水/电/气的集中供应及放空排污管线的集中设计等要求,项目中通常考虑设置分析小屋,把分析仪表成组排列在可通风的房子里面,使它们加载运行时处于安全的环境中。

分析小屋的设计应该包含样品处理系统,校验系统,分析仪表,加热通风和空调,气体探头和火焰探头以及安全保护系统等;外围的过程取样管线,公用工程管线,火炬管线,排放管线和放空管线要连接到分析仪小屋附近的相应交接点上。分析仪的信号和供电电缆接至固定在分析小屋墙上的接口接线箱;小屋外墙要提供用于放置载气和标气的支架。

施工布置和安装

典型的分析小屋尺寸是4(L)*3(W)*2.7(H),满足空间需求并且方便运输是确定小屋尺寸的前提条件,同时是确保其内部和外部设备方便维护和标定;分析小屋内仪表,辅助设备和通风系统的布置须避免可能的可燃气体和有毒气体的积聚;室内最小无障碍净空高度为2.8m;过道间距最小为1.5m,且考虑到柜门可向一侧打开;机柜和设备之间要有足够的净空间便于维修。

分析仪应安装在分析小屋内独立的机架或仪表盘上,机架或仪表盘应固定在地面上或安装在横向墙上;安装在分析小屋墙上的主体设备中心线应高出地面1.25-1.5m;

标准机架一般用于室内墙上设备的安装,如样品处理系统柜,接线箱,电源箱及气瓶等。值得注意的是,分析小屋内不得设置手动分析取样点。

外墙须留有用于样品处理系统安装的空间;由于分析仪与其相关的样品处理系统应尽可能地靠近,所以一定要注意样品处理系统所需的空间大于其应用的分析仪所需的空间;为了保证足够的维修空间,沿着分析小屋墙安装的设备之间必须至少留有30cm的间隙。

 仪表,电气设备正前方指是留有0.8m的净空便于门的打开和设备维护。
