防爆常识 防爆正压柜的防爆型式

顾名思议：防爆正压柜的防爆型式就是正压型。防爆标志是指用于描述防爆电气设备的防爆等级、温度组别、防爆型式以及所适用区域的标识。可分为隔爆型、增安型、油浸型、正压型、充砂型、浇封型、n 型、特殊型、粉尘防爆型等。

今天小编玲玲给大家讲一下正压型是如何防爆的和防爆结构原理

防爆正压柜原理
采用介质隔离点燃源的防爆措施。即：把用户所用的电器元件安装在一个充满正压洁净气体的柜体内，使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。

防爆正压柜的结构

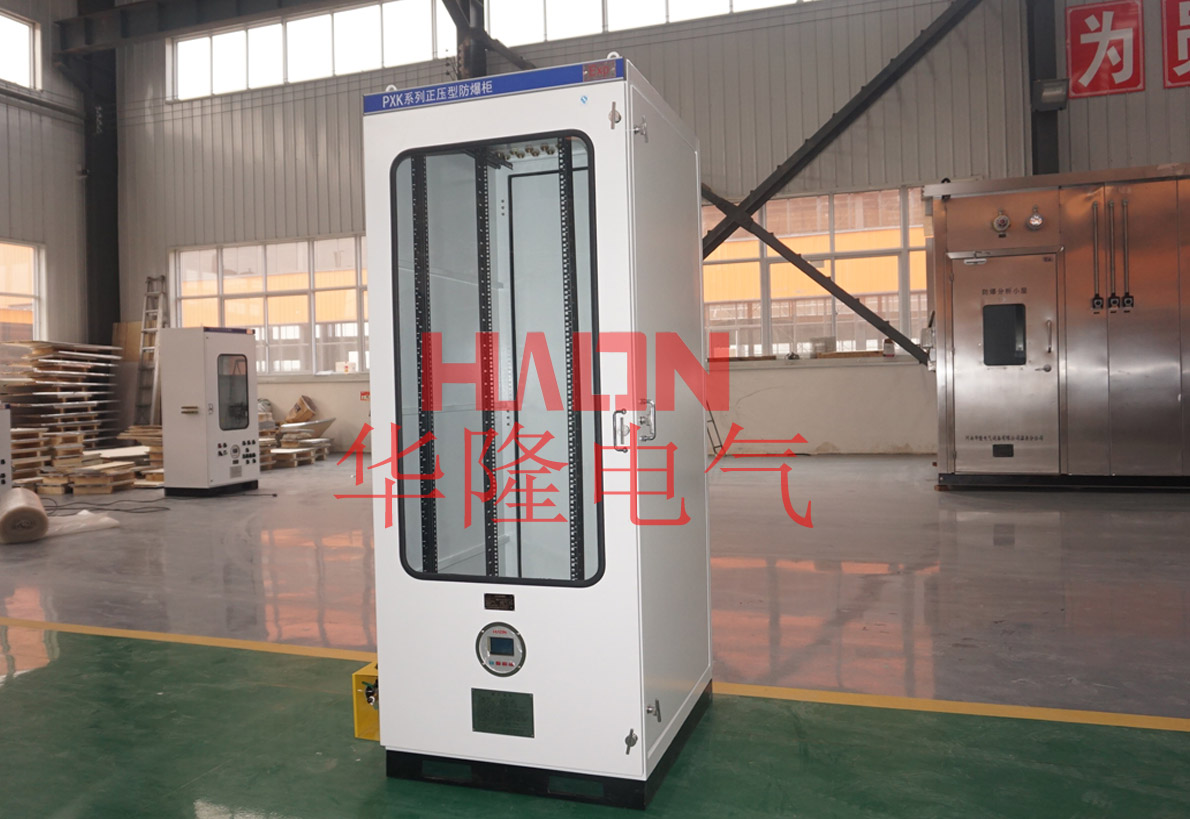

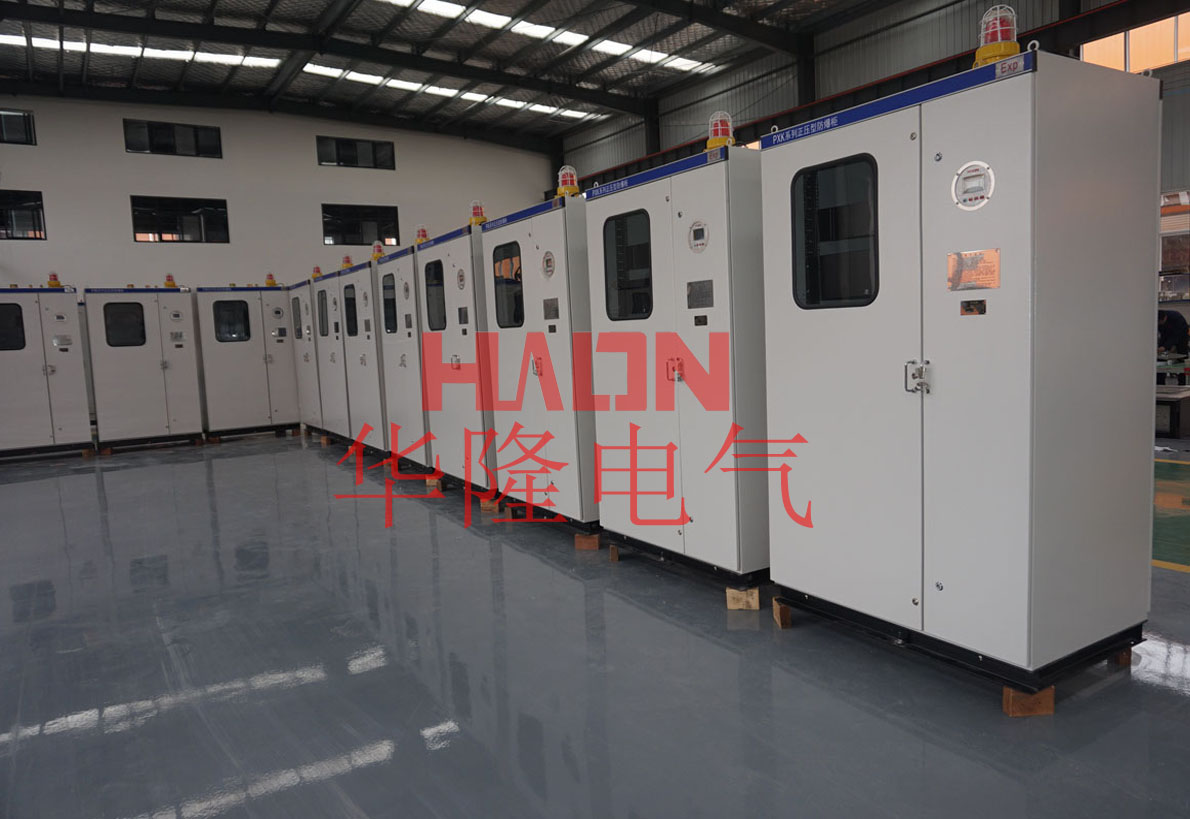

柜式结构：
规格    宽B    高H    厚D    (主腔)宽B1    (主腔)高H1    安装尺寸
                        B1    D1
上下结构    1    650    1800    600    ?    1100    450    550
    2    800    2000    600    ?    1200    600    550
    3    1000    2200    800    ?    1400    800    750
左右结构    1    1180    1800    600    800    ?    980    550
    2    1180    2000    600    800    ?    980    550
    3    1380    2200    800    1000    ?    1180    750
箱式结构：
规格    宽B    高H    厚D    (主腔)高H1    安装尺寸
1    500    800    220    600    按用户要求制作
2    600    1000    250    800
3    800    1200    250    1000
 琴台式结构：
规格    宽B    高H    总厚D    厚D1    (主腔)厚D2    安装尺寸
                        B1    D3
1    1000    1500    1500    650    350    800    600
2    1500    1500    1500    650    350    1300    600
3    2000    1500    1500    900    600    1800    850
防爆正压柜是非标定制，适用于IIA、IIB、IIC类，温度组别为T1-T4的爆炸性气体环境。
防爆正压柜适合户内、户外安装。
