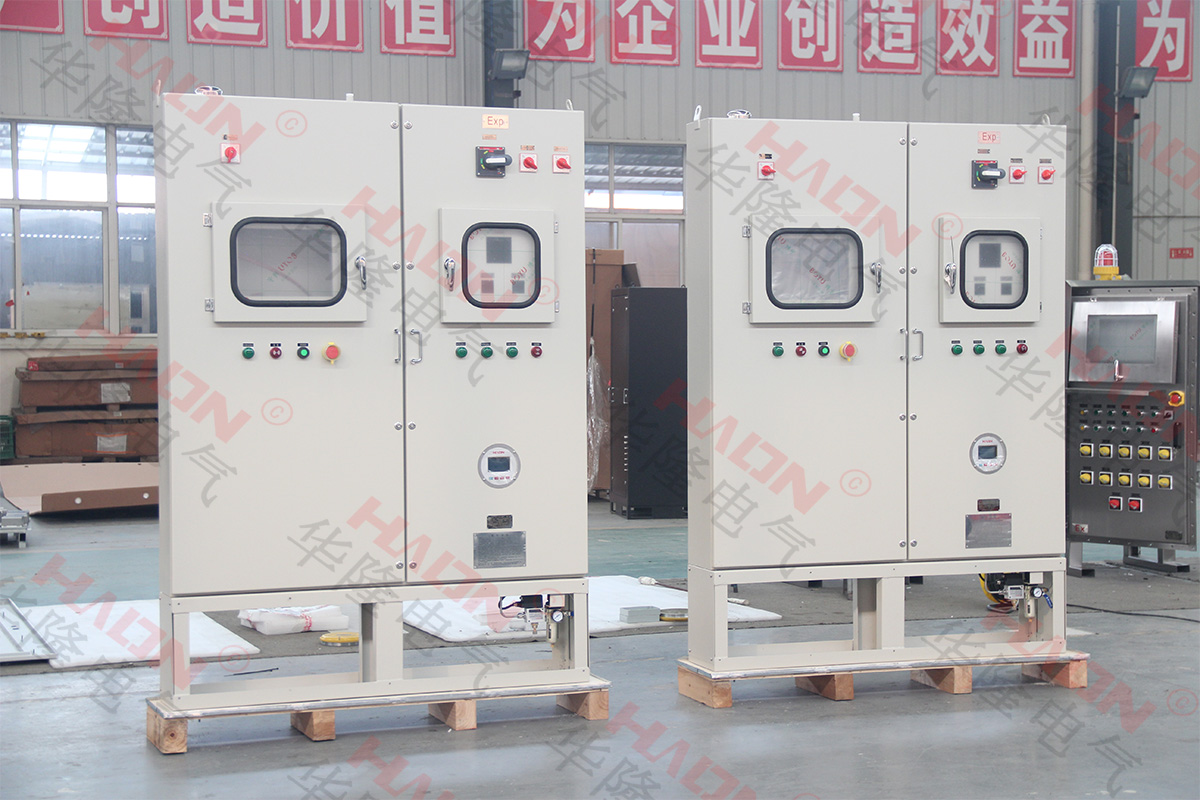

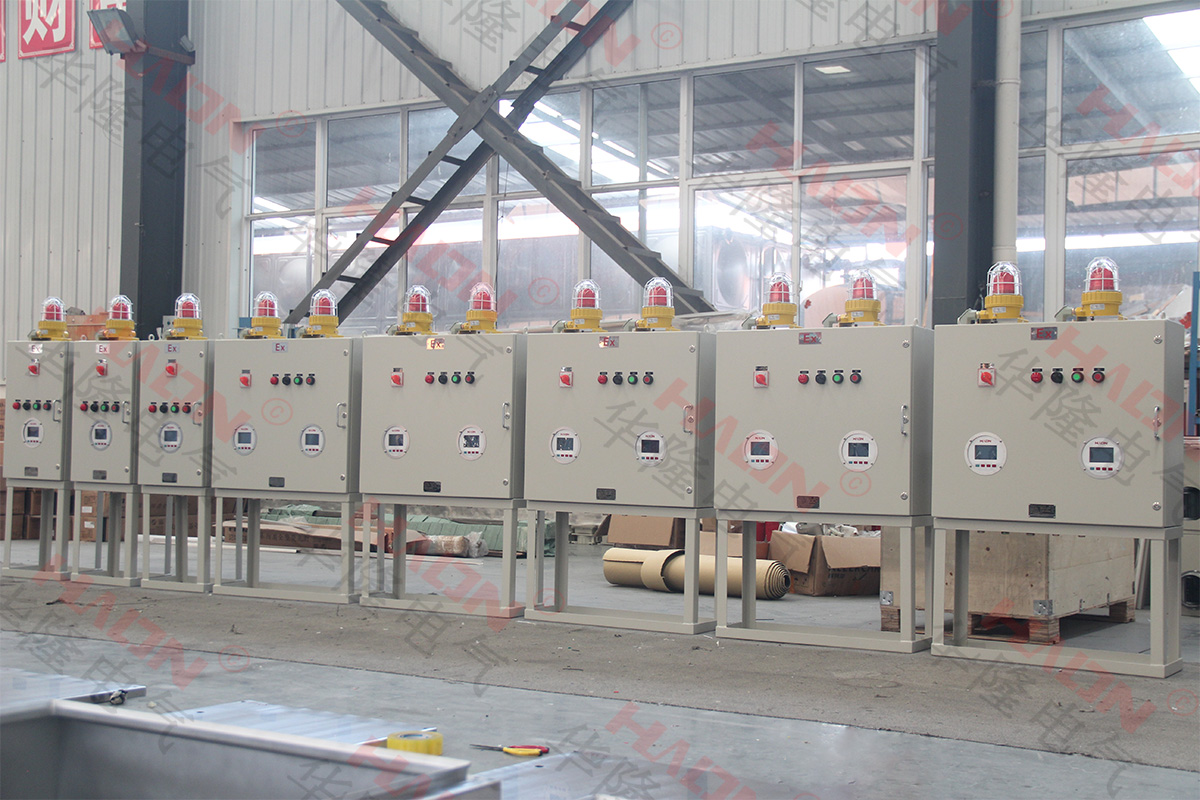

防爆正压柜压力范围详解

在工业生产中，特别是在石油、化工、天然气、制药、船舶等存在爆炸性气体或粉尘的危险场所，电气设备的安全性至关重要。为防止电气设备引发爆炸，防爆正压柜作为一种重要的防爆技术手段，被广泛应用于这些高危环境中。

防爆正压柜的设计不仅关系到设备的防爆性能，更直接影响到整个系统的安全运行。因此，其设计必须严格遵循相关国际标准与行业规范，确保在各种复杂工况下都能实现稳定、可靠的防爆保护。

本文将围绕防爆正压柜的设计规范要求，从结构设计、电气配置、正压控制、材料选择、安全联锁等多个方面进行系统解析。

一、设计依据与标准规范

防爆正压柜的设计应严格遵循以下主要国际和国家标准：

IEC600792（爆炸性环境第2部分：正压外壳“p”）

GB3836.52021《爆炸性环境用防爆电气设备第5部分：正压外壳型“p”》

IECEx与ATEX防爆认证体系

船用设备相关标准（如CCS、DNVGL、ABS等船级社规范）

GB/T14048系列低压电器标准

GB4208外壳防护等级（IP等级）

这些标准为防爆正压柜的设计提供了技术依据，涵盖了结构强度、气密性、正压控制逻辑、电气安全、材料选择、测试验证等多个方面。

二、柜体结构设计要求

1.密封性能要求

柜体必须具备良好的气密性，防止外部可燃气体或粉尘渗入。通常要求在标准测试条件下，压力下降不超过规定值（如在50Pa下保持30分钟压力下降不超过10Pa）。

2.机械强度要求

柜体材料需具备足够的强度，以承受正压状态下产生的内部压力（通常为50Pa~250Pa），并能抵御外部环境的冲击和腐蚀。

3.通风口与泄压口设计

柜体应设有合理的进气口和排气口，确保气流分布均匀，避免形成“死区”；同时设置泄压阀，防止因意外超压造成柜体损坏。

4.门锁与密封条设计

柜门应采用防爆门锁结构，并配有高性能密封条，确保在正压状态下不发生气体泄漏。

三、正压控制系统设计要求

1.供气系统要求

供气源可采用清洁空气或惰性气体（如氮气）；

供气压力应稳定，流量应满足柜体容积和正压维持需求；

建议配置干燥过滤装置，防止水分和杂质进入柜体。

2.压力监测与控制

安装高精度压力传感器，实时监测柜内压力；

配置压力控制器，自动调节供气量，维持压力在设定范围内（通常为50Pa~200Pa）；

设置压力报警装置，当压力低于设定下限（如30Pa）时发出警报并联动断电；

设置超压保护装置，防止柜体因压力过高而损坏。

3.启动与预吹扫功能

柜体在通电前必须进行预吹扫，清除内部可能残留的可燃气体；

启动前需确认柜内压力达到启动值（如≥30Pa），否则禁止送电。

四、电气系统设计要求

1.元器件选型

所有电气元件（如断路器、接触器、PLC、仪表等）应选用适用于爆炸性环境的工业级产品；

不强制要求为防爆型元件，但需在正压保护下使用。

2.布线与隔离

电缆进出柜体应通过密封穿线装置，防止气体泄漏；

强电与弱电应分区布线，避免干扰；

所有接线端子应安装在易于维护的位置。

3.散热设计

正压柜内电气元件运行会产生热量，需合理设计通风路径；

必要时可配置温控系统，防止柜内温度过高影响设备性能。

五、材料与防护等级要求

1.柜体材料选择

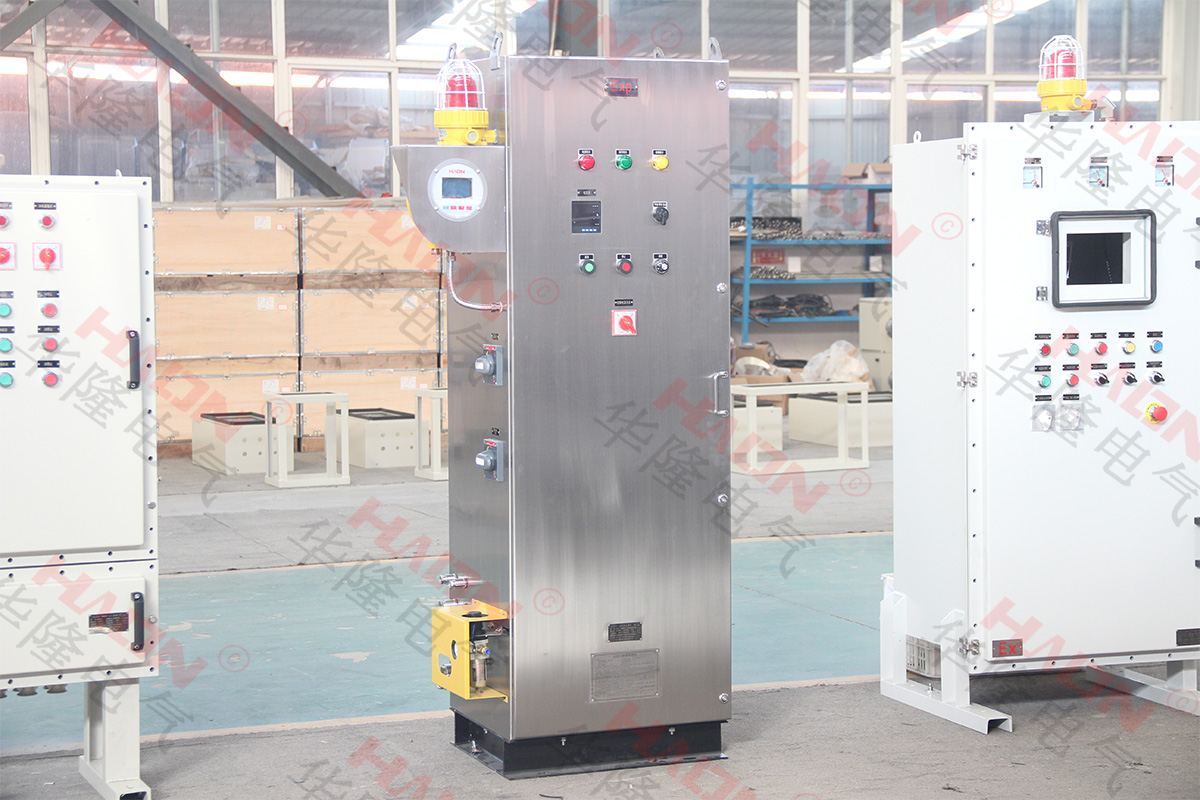

常见材料有不锈钢（如SUS304、SUS316）、碳钢喷涂、复合材料等；

材料应具备防腐蚀、耐高温、抗冲击等性能，适应不同工业环境。

2.防护等级（IP等级）要求

通常要求达到IP54或以上，防止粉尘和水汽侵入；

在潮湿、腐蚀性环境中，建议选用IP65或更高。

六、安全联锁与故障保护设计

1.断电保护机制

当检测到压力异常、供气中断、气体泄漏等情况时，系统应自动切断电源；

断电后应保持柜内正压状态，防止外部气体侵入。

2.远程监控接口

可选配远程通信模块（如Modbus、RS485、以太网等），实现对柜体压力、温度、状态的远程监控；

支持与DCS或PLC系统集成，实现联动控制。

3.故障自诊断功能

系统应具备自检功能，定期检测压力传感器、供气系统、电气元件等是否正常；

出现故障时应有明确的故障代码提示，便于维护人员快速定位问题。

七、安装与使用环境要求

1.安装位置

应安装在通风良好、无强烈震动、远离火源和高温区域；

室外安装时应配备防雨、防晒、防尘措施。

2.环境温度与湿度

工作温度范围一般为20℃~+60℃；

相对湿度应控制在95%以下（无凝露）。

3.海拔与气压影响

在高海拔地区使用时，需考虑空气密度变化对供气系统的影响；

可适当调整压力设定值，确保正压有效。

八、测试与认证要求

1.型式试验

包括气密性测试、正压建立与维持测试、压力报警与断电联动测试等；

需在第三方检测机构完成，并取得防爆合格证书。

2.防爆认证

必须通过国家防爆电气产品质量监督检验中心的认证；

出口产品需符合IECEx或ATEX认证要求。

3.船用产品认证

若用于船舶或海上平台，还需通过船级社认证（如CCS、DNVGL、ABS等）。

九、结语

防爆正压柜作为工业防爆电气系统的重要组成部分，其设计必须严格遵循相关标准与规范，确保在复杂工况下仍能维持稳定的正压状态，防止爆炸性气体侵入柜体内部。从结构强度、密封性能、正压控制、电气配置到安全联锁等方面，每一个环节都直接影响设备的安全性与可靠性。

随着工业自动化水平的提升，未来的防爆正压柜将朝着智能化、模块化、远程化方向发展，进一步提升防爆性能和运维效率。因此，设计人员在进行防爆正压柜设计时，不仅要满足基本规范，还应关注新技术、新材料、新工艺的应用，为工业安全提供更加有力的保障。

参考标准与文献：

IEC600792:2014

ATEXDirective2014/34/EU

IECEx00004规范体系

各大船级社防爆设备设计规范

如需了解更多关于防爆正压柜的选型、安装、维护等内容，欢迎持续关注本系列文章。
