防爆正压柜使用说明书

华隆为了能让用户正确选型、安装、使用防爆正压柜，特编写防爆正压柜《说明书》，供用户参阅。本《说明书》是我公司结合产品的实际情况，对其结构、工作原理、安装、调试、操作、维护等作了详细介绍。



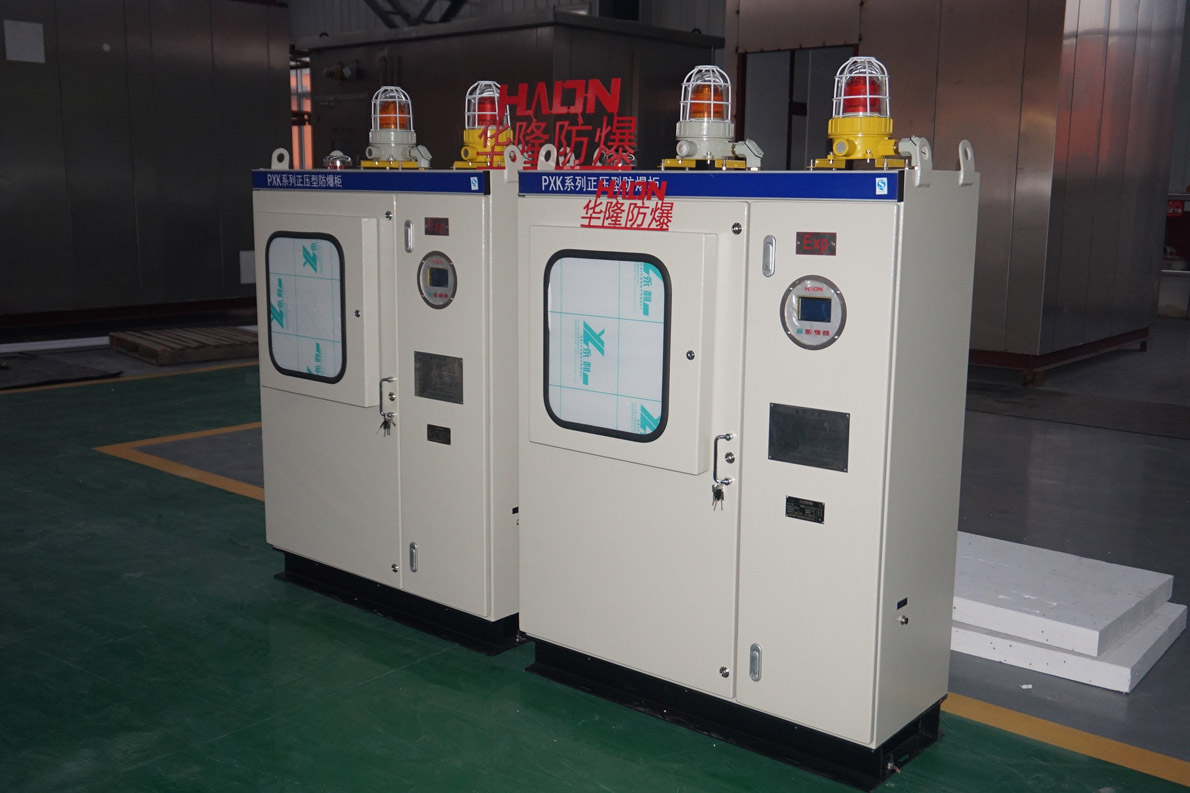

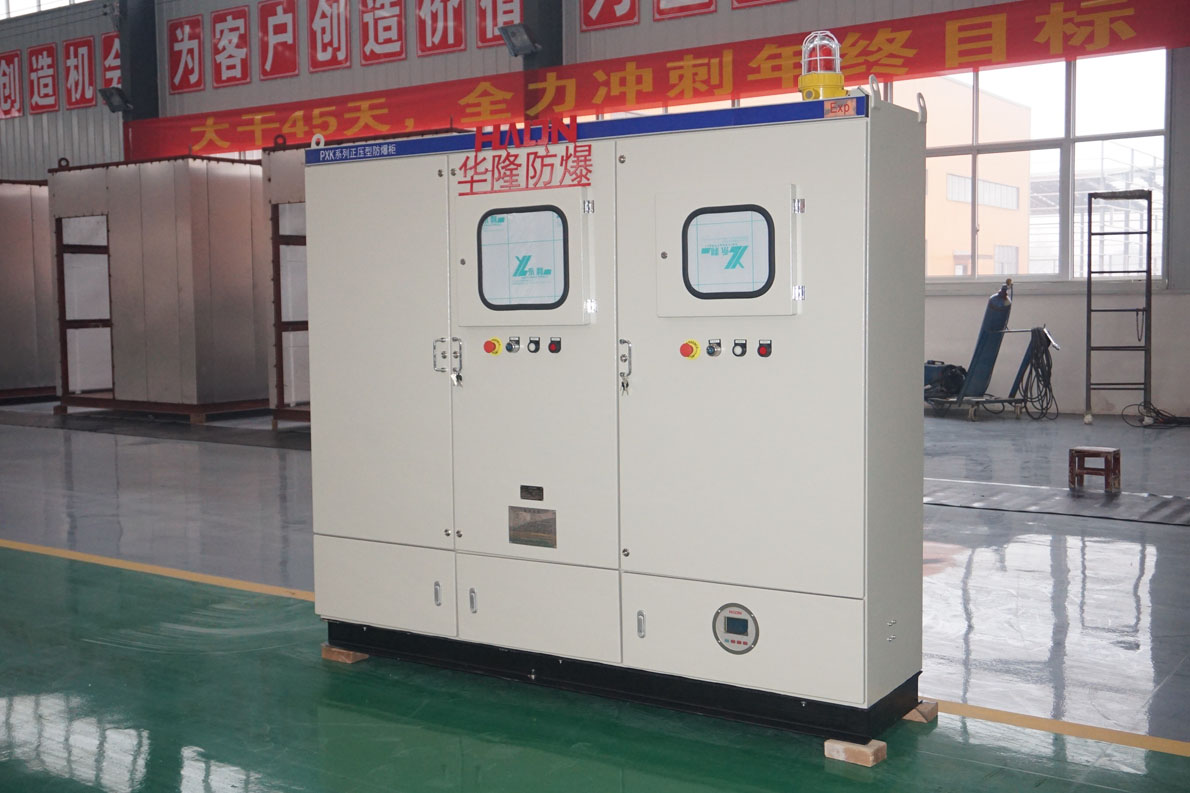

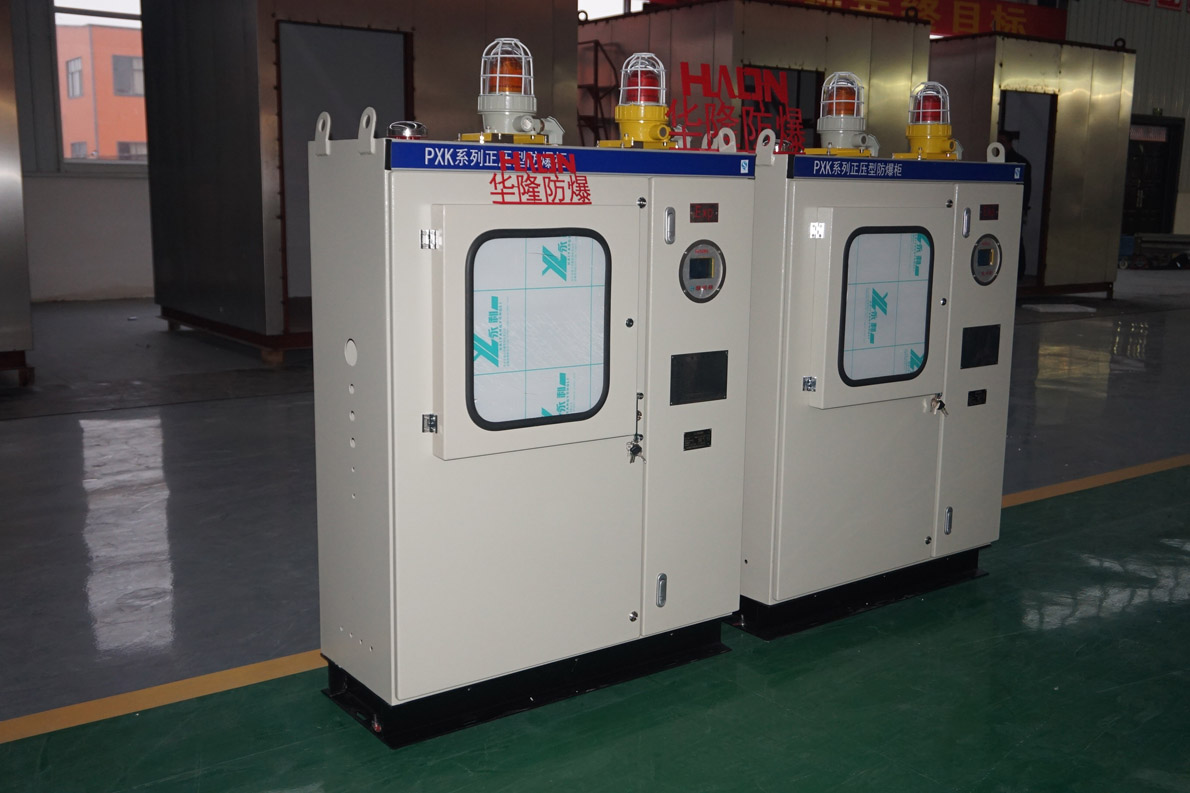

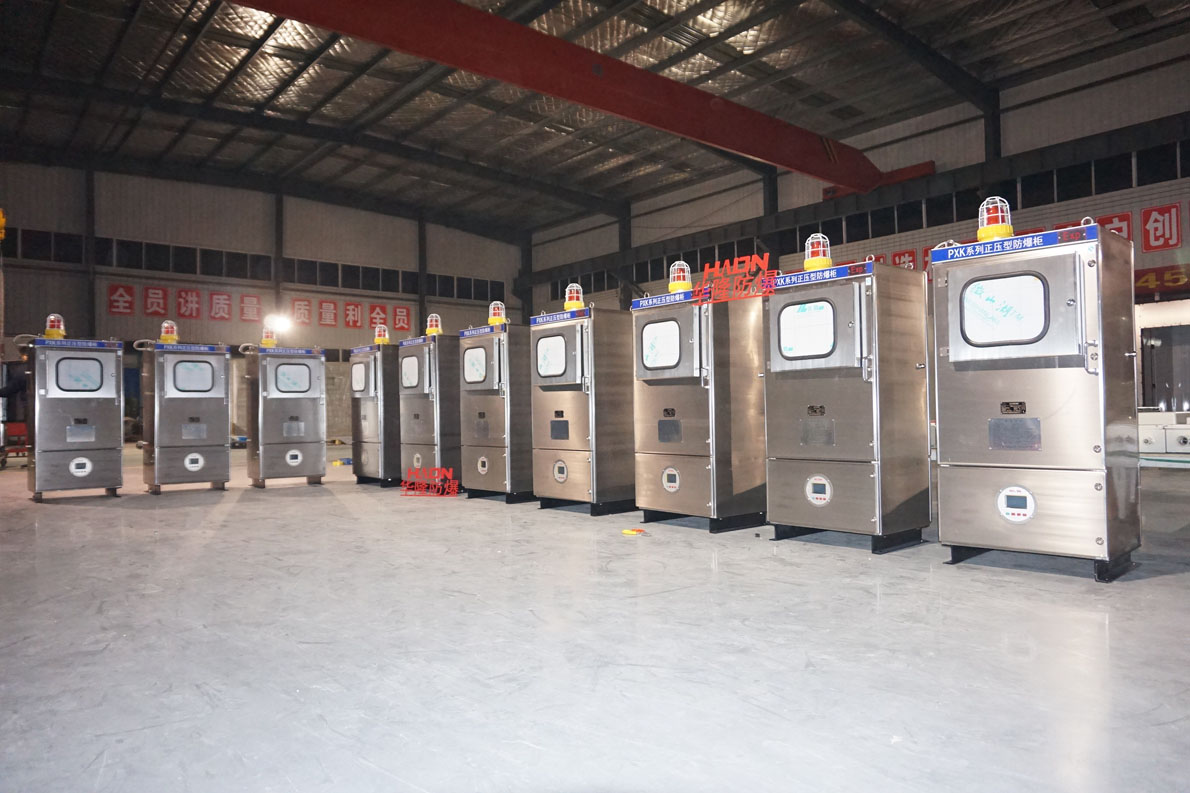

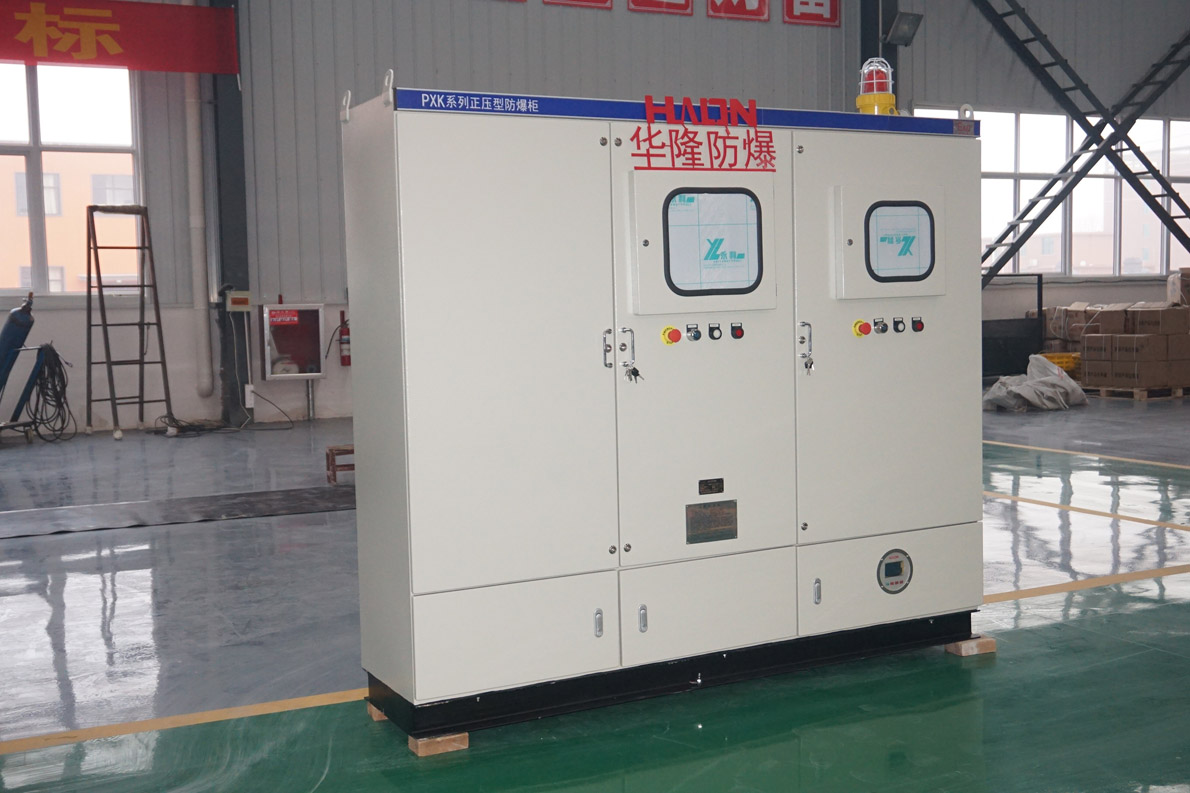

一 产品结构概述

本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂中，具有ⅡA、ⅡB、ⅡC类T1～T4爆炸性气体或蒸气环境；海拔高度不超过2000米；25℃时，相对湿度95％以下；工作环境温度-20℃～+40℃之间。可根据用户要求安装各种普通的检测仪表、分

析仪表、显示仪表、变压器、软启动器、变频器、微电脑触摸屏以及普通电器元件，对用户内装电器元件基本不受限制。

配电柜由柜体、自控系统、布气系统、报警系统、配电系统组成；正压腔内装部分控制系统的防爆元件及用户的配电系统元件。

本配电柜采用Q235钢板焊接而成，对其各接合面都经过了特殊的密封处理。

本配电柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。

本产品引用GB3836.1-2000 ,GB3836.5-2004以及相关标准设计、制造、检验。

二、产品的工作原理
采用介质隔离点燃源的防爆措施。即：把用户所用的电器元件安装在一个充满正压洁净气体的柜体内，使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。采用介质隔离点燃源的防爆措施。即：把用户所用的电器元件安装在一个充满正压洁净气体的柜体内，使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。采用介质隔离点燃源的防爆措施。即：把用户所用的电器元件安装在一个充满正压洁净气体的柜体内，使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。采用介质隔离点燃源的防爆措施。即：把用户所用的电器元件安装在一个充满正压洁净气体的柜体内，使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。


采用介质隔离点燃源的防爆措施。即：把用户所用的电器元件安装在一个充满正压洁净气体的柜体内，使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。自动控制系统主要完成手动换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等系列功能。（本配电柜具有低压联锁功能，低于规定的气压值（50Pa）时，自动切断进入正压腔的用户配电电源）

三、 产品的安装

一、 柜体安装

1、 柜体的安装位置：户内或户外有棚顶，无明显震动平坦的地方。

2、 本产品安装方式为落地式和壁挂式，本柜设置了专用于固定的安装孔，具体参数详见技术附件或产品实物。

3、 布线方式为电缆布线，用户电缆结构可参考相关国家标准和行业标准，并结合本柜的结构要求进行设计、施工。

4、 搬运时注意，本产品严禁大幅度倾斜，倾斜度不大于100。

5、 本产品在运输、安装定位时，严禁采用撬、锤等方式进行搬动。否则，可能影响产品的密封性能，导致本产品无法正常运行。

6、
本产品设置了进气口和排气口，供用户接管。用户须按"气路管道布置图"布置进气管道，排气口经过防火阀后在现场排放或引至安全区域排放，用户现场须提供进气气源（保护气体），气源压力一般控制在0.2-0.6MPa，进气气源为净化空气（如：仪表风）或氮气，（注意：在密闭的操作室里，要谨慎使用氮气作为保护气体，若必须使用氮气作保护气体，请注意现场通风，以确保人身安全）。

7、 由于内装工控电器、触摸屏等精密电器，气源进口处需加装干燥过滤器，以确保气源为干燥清洁的空气，否则会影响电器的使用寿命。

8、 严禁进气气源为爆炸性混合气体！！


四、 电气安装

1、 本产品必须由专业电工，进行操作。

2、 用户按我公司提供的电器系统图、接线图、端子图等技术文件，结合产品实际情况逐一对应进行接线。

3、 接线时，请注意各进出电缆的密封性（严禁将通头中的密封圈弃之不用），并视各电缆的松紧程度，用防爆胶泥作适当的密封处理。

4、 用户的接线、调试完后，将各门关闭时，一定要保证其密封性能。

5、 本柜体必须按要求将接地线接到专用接地螺丝上。



五、 操作步骤：

1、 *步：打开排气手动阀门，做好换气准备。

2、 第二步：关闭进气手动阀，调节减压阀值，做好进气准备。

必须注意调节减压阀值（出厂时已设置好，若不重新设置将无须关进气阀），避免高压冲柜！！

3、 第三步：送本柜电源红色"电源"指示灯亮。

4、 第四步：打开进气手动阀（要确定已打开排气手动阀），手动换气开始，约30分钟后换气完毕。这一步为换气操作，本设备必须经过"手动换气"才能正常运行，

而且每次运行前必须换气，目的是将正压腔里可能存在的易燃易爆混合气体排出去，换成净化的保护气体，避免运行时的电弧火花点燃易燃易爆气体，发生爆炸。

5、 第五步：观察有否异常变化，适当调节手动阀，控制进气源的流量。

6、 第六步：等待30分钟后，按下自动控制系统起动按钮。（停止）指示灯灭，（运行）指示灯亮。微调节进气手动阀、排气手动阀，并观察压力表显示，让压力表显示维持在200Pa左右的相对平衡位置。

7、 第七步：待压力维持200Pa左右的相对平衡位置后，换气结束。配电系统接触器得电吸合，正压腔内配电系统得电,系统处于待机状态。

8、第八步：当需要退出系统运行时，必须先关掉所有运行的负载，即对各显示仪表、触摸屏进行正常关闭。

9、第九步：按下停止按钮，绿色"工作"指示灯灭,"停止"指示灯亮自控系统为失电状态。

10、第十步：断开自控系统的电源,红色"电源"指示灯灭。

11、第十一步：过五分钟后，关掉进气手动阀。

让气体带走内部元件产生的部分余热。

12、第十二步：再过两分钟后，关掉排气阀。

六、 操作人员必须严格按以上顺序步骤进行操作，严禁违反操作顺序或简化操作步骤。

前七步任何一步满足不了要求时，严禁进入下一步操作，必须排除故障后从*步操作开始。

七、 现场操作人员必须每半小时左右巡查一次，察看运行情况是否正常。

八、 操作人员必须注意保护盘面各操作元件及显示元件，不得因操作失误，损坏操作元件而造成整机泄漏。

九、 注意：如果中途要退出运行，也必须从"第八步"开始到"第十一步"

结束;运行时，严禁打开正压柜前门盖！！



 注意事项

由于本柜内装触摸屏等可调节元器件，因此，请在安全区内安装相应程序， 严禁在危险区内，打开正压柜门带电操作！！河南华隆防爆电气有限公司
