防爆正压柜内部基本配置客户可以随意选购
防爆正压柜内部基本配置客户是可以随便选择的,但我们高级工程给客户聊也是为了客户在哪个环境中使用考虑,给配置的,华隆防爆正压柜不光是给客户合作成功,更重要的是让客户以后更满意,服务要及时。只要你一个电话,我们的售后就会在快速帮你解决方案。
主要技术参数
防爆标志 防护等级 工作压力 气源压力
ExpdeIIBT4
ExpdeIICT4 IP65 60~1000pa
50~500pa 0.2~0.8Mpa
PxK系列防爆正压柜:
1.?产品设置换气连锁,产品投运前,只有经过主盘内腔换气,并达到规定的换气时间和换气量后,确保主盘内部吹除了易燃易爆气体,副盘才能受电,并开始检测主腔气压,确保产品投运时,电器元件已被洁净介质有效隔离。
2.?只有主盘内腔气压满足规定的气压要求时,副盘内电源自动切换系统才会向主腔送电。
柜式产品采用GGD柜架,主副盘为左右结构,电缆沟座式安装,下进线、前门操作,后门检修。
3.?箱式产品采用优质钢板焊接结构,主、副盘为上下结构,挂式安装,下进线、前门操作和检修。
正压型防爆配电柜主要由柜体、自控系统、布气系统、报警系统、配电系统组成;柜体由正压腔和副腔组成,正压腔内装用户的配电系统元件,副腔内装自控系统。
防爆正压柜的结构:
防爆正压柜外壳的结构材料和强度
防爆正压柜中,外壳常被称为"正压外壳",它是防爆正压柜的主要构成部分。一般情况下,防爆正压柜的正压外壳采用钢板(如Q235钢板),或者用不锈钢材料(如304不锈钢)制成,。防爆正压柜的正压外壳应该具有足够的机械强度,正压外壳及输送管道、连接部件都用承受防爆标准规定的测试压力值,而不出现变形或损坏。防爆正压柜在柜内应设有自动安全装置,当正压柜内的压力过高时,进行压力限制,使防爆正压柜避免损坏。
防爆正压柜的进气口和排气口
防爆正压柜上的保护气体的进气和排气口的位置,根据保护性气体的比重来设置。当使用的保护性气体的比重比空气大的时候,进气口开在防爆正压柜的上部,排气口开在防爆正压柜的下部;当保护气体比空气轻时,进气口开在防爆正压柜的下部,排气口开设在防爆正压柜的上部。可以看出,防爆正压柜的进气口和排气口都应开在对立处,这样布局便于气体的流动和吹扫换气。

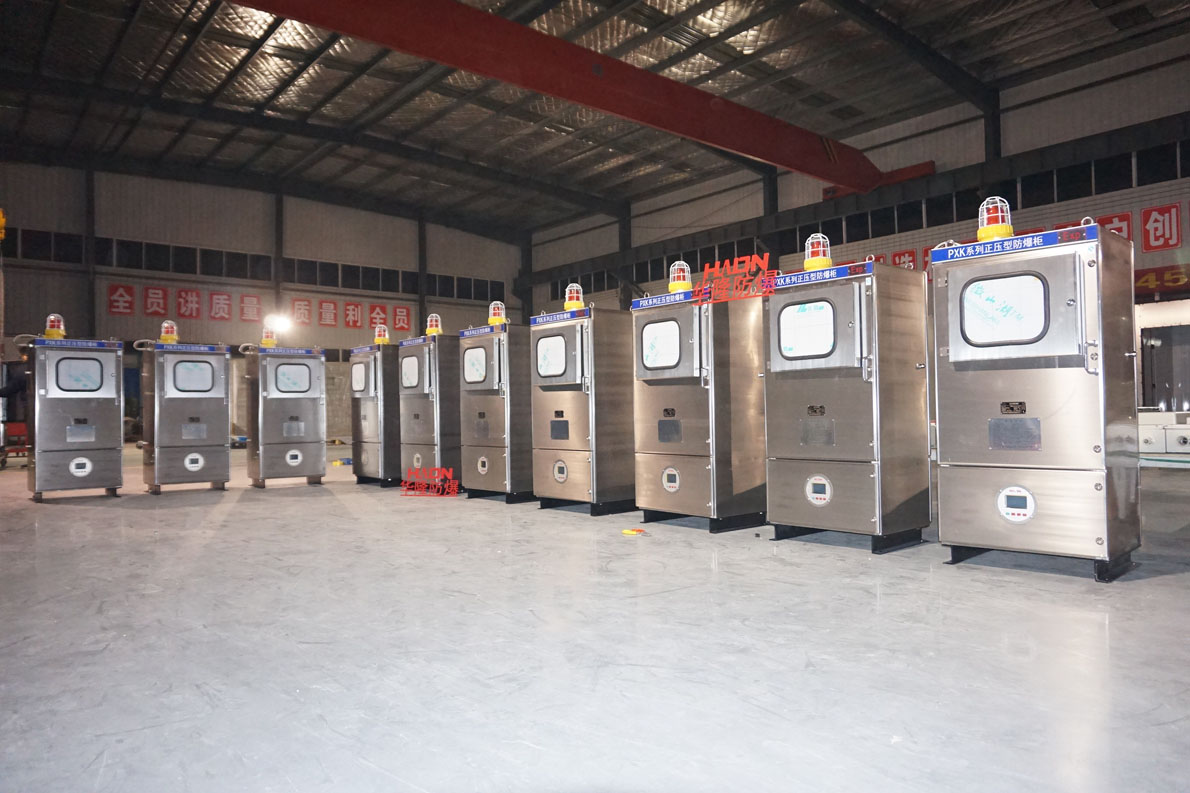

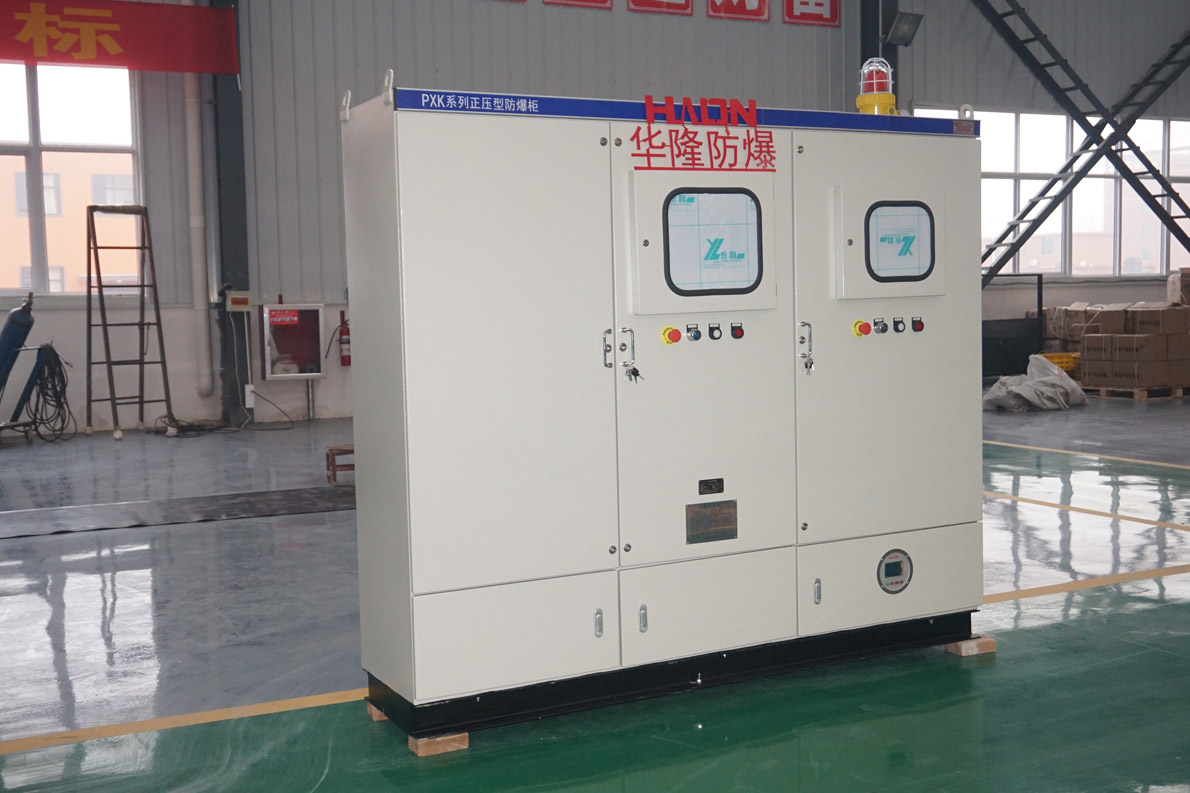

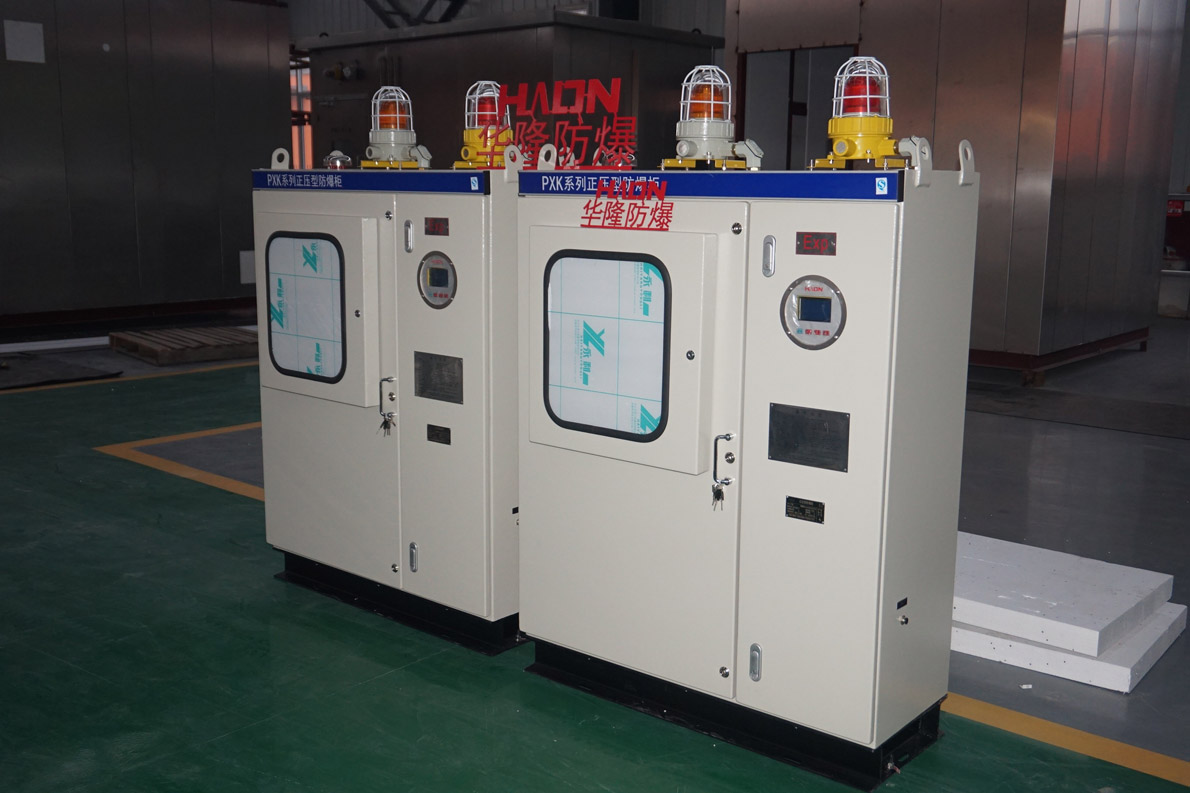

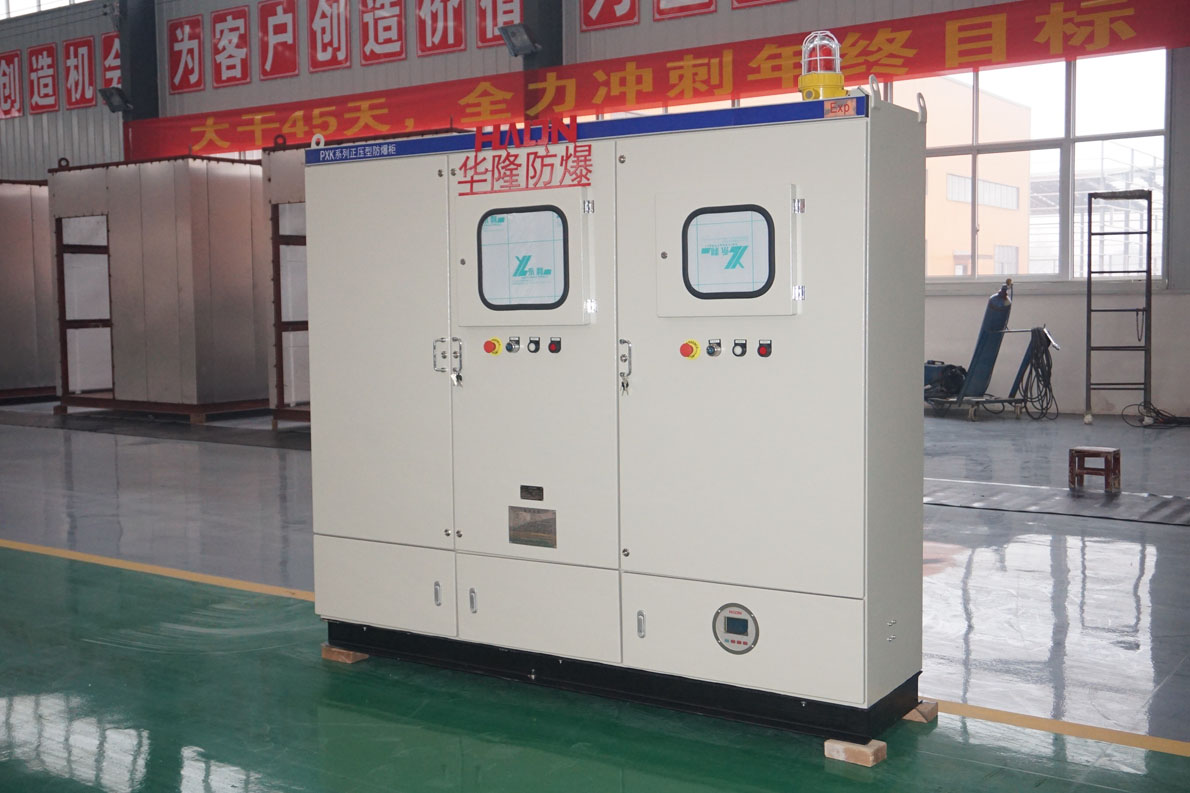

防爆正压柜图片展示
