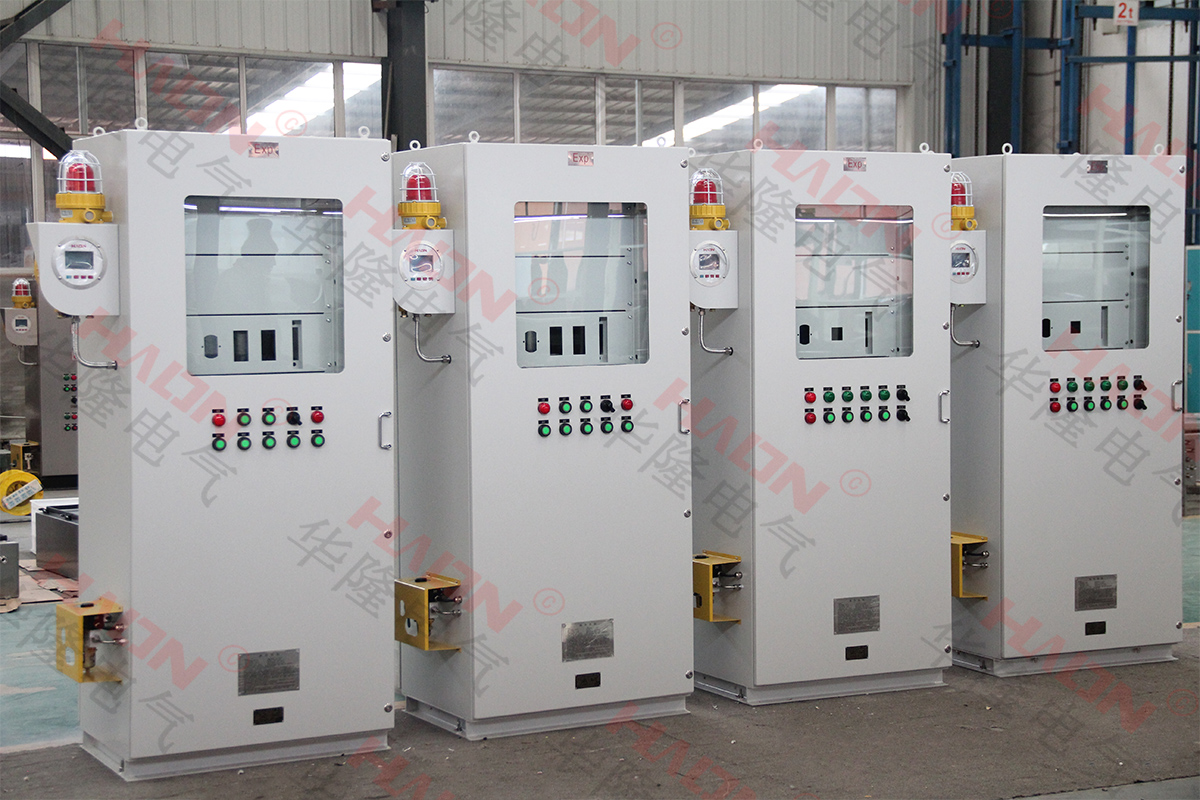

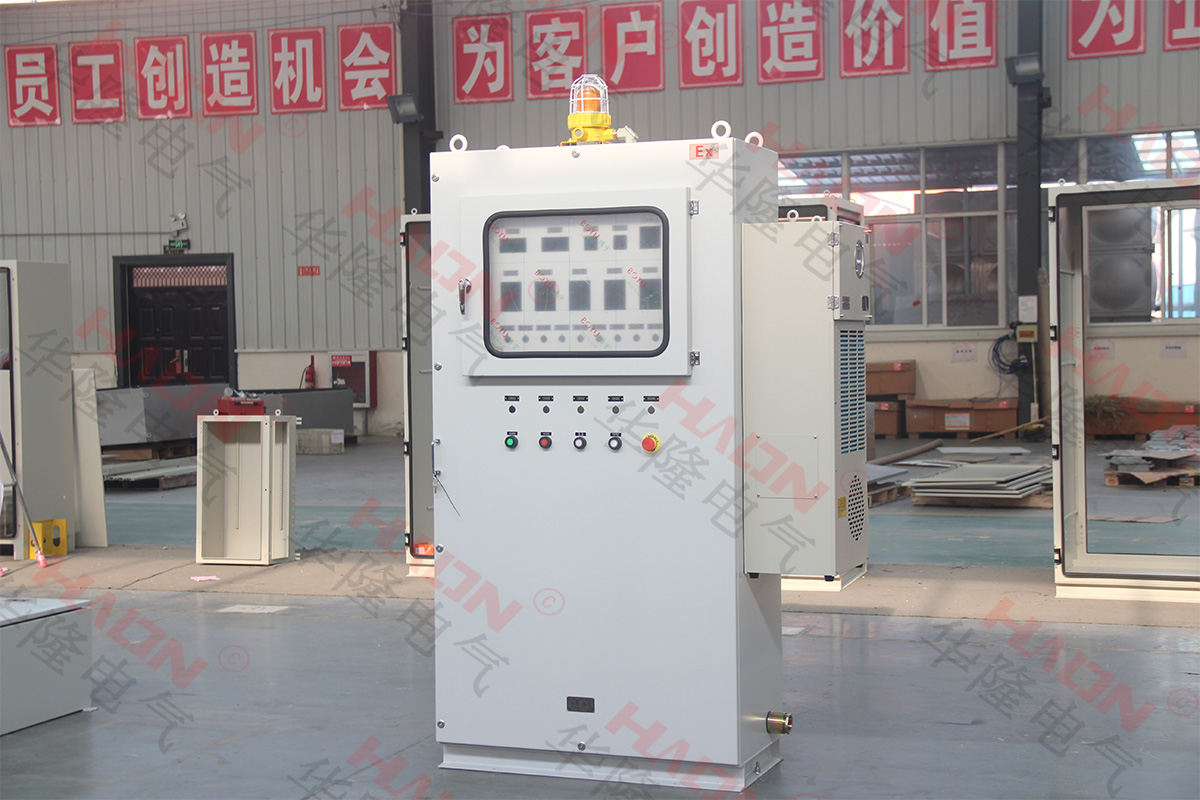

防爆控制箱PXK正压型防爆配电柜
防爆控制箱PXK正压型防爆配电柜防爆正压柜防爆设备
1. 本产品应用于化工厂、拖网渔船、冶金工业、药业、轻工业、纺织品、食品类、生物技术、航空工程工程项目及其军用等爆炸性粉尘或烟尘环境里,做为三相四线制(380V/220V)沟通交流低压电气供配电系统供电系统或者对测量仪表、分析仪表、监控器、微电脑触摸屏、大功率变频器等器件的监控和操纵。
2. 适用1区、2区风险场地。
3. 适用IIA、IIB、IIC类,温度组别为T1-T4的爆炸性气体环境。
4. 室内、室外组装。
二、防爆型基本原理
选用介质隔离引燃源的防爆装置。
即:把客户所使用的电气元器件安装于一个充满正压力清洁气体柜身体内,使外界环境中易燃的混合型汽体没法接触到了电气元器件在正常运转时所形成的火花放电或风险环境温度,以达到家用电器防爆型的效果。
三、产品优势
1. 该产品主要是由箱体、自控系统、曝气系统软件、报警设备、供配电系统构成;箱体由正压力腔和副腔构成,正压力腔内装客户的供配电系统元器件,副腔内装自控系统。
2. 立式产品采用GGD柜子,主辅盘为左右结构,缆沟座式组装,下入线、中门实际操作,侧门维修。
3. 厢式商品采用优质铁板焊接构造,主、副盘为上下结构的字,壁挂式组装,下入线、中门操作控制维修。
4. 琴台式商品采用优质厚钢板伸缩电焊焊接成形,主、副盘为前后左右构造,座式组装,下入线、琴台实际操作,侧门维修。
5. 按进汽方法分成自然通风型赔偿型。
自然通风型为连续持续气路,正压力腔内装器件的工作热量可使供气带去,具有非常好的散热系统,适用处理功率大的防爆变频器的导热情况;赔偿型为间歇性气路,正压力腔要有较好的密闭性,保证用气量小。
6. 客户还需提供气动阀门,要求是:净化室内空气或N2,气动阀门压为:0.2~0.8Mpa;一般客户现场仪表风都可符合要求。
7. 钢结构材料一般用GB710-88冷轧板,也可以根据用户要求采用GB3280-84不锈钢材料。
四、功能说明
PXK系列产品正压力柜
1. 设备设定通气连锁加盟,商品投用前,只有通过主盘内壁通气,以达到所规定的通气时间与换气量后,保证主盘内部结构吹除开可燃性气体,副盘才可以受电,并迅速检验主腔标准气压,保证产品投用时,电气元器件已经被清洁物质合理防护。
2. 仅有主盘内壁标准气压达到所规定的标准气压标准时,副盘内开关电源自动选择系统软件才能向主腔配电。
3. 主盘内壁工作中标准气压为100Pa≤P≤1000Pa。
当标准气压高过1000Pa时,自控系统自动退出进气口或打开自动排气阀,自动调节内部结构标准气压,确保产品不会受到锋面气旋冲击性而出现变形毁坏。
当标准气压小于100Pa时,自控系统声光报警,并打开进气口,自动调节内部结构补气血,补气血成功时,全自动恢复过来,失败并内部结构标准气压降至60Pa,必要时设定系统软件断电保护。
4. 副盘自控系统为连续持续监管,并表明主盘内壁各工作压力主要参数。
PXK系列产品正压力柜
为专门用于2区量身定做的一种正压力防爆柜,Pz系列和Px系列产品对比,省略了查验通气时间保险装置,仅标示通气的时间也,由用户在主腔插电前按照要求开展;此外,当内部结构标准气压小于100Pa时,自控系统声光报警,并打开进气口,自动调节内部结构补气血,补气血成功时,全自动恢复过来,失败并内部结构气降至60Pa时,系统软件不断电保护,时断时续报案。
五、关键性能参数
防爆标志 防水等级 压力 气动阀门工作压力
ExpdeIICT4 IP65 60~1000pa 50~500pa 0.2~0.8Mpa
六、质量保证
该产品严格执行国际性质量管理体系标准开展质量管理 , 保证产品品质高过国家行业标准 , 彻底做到设计要点 , 商品推行1年质保 . 自订购之日起1今年年底,商品正常启动下有任何的常见故障由我们公司承担完全免费维护保养。
