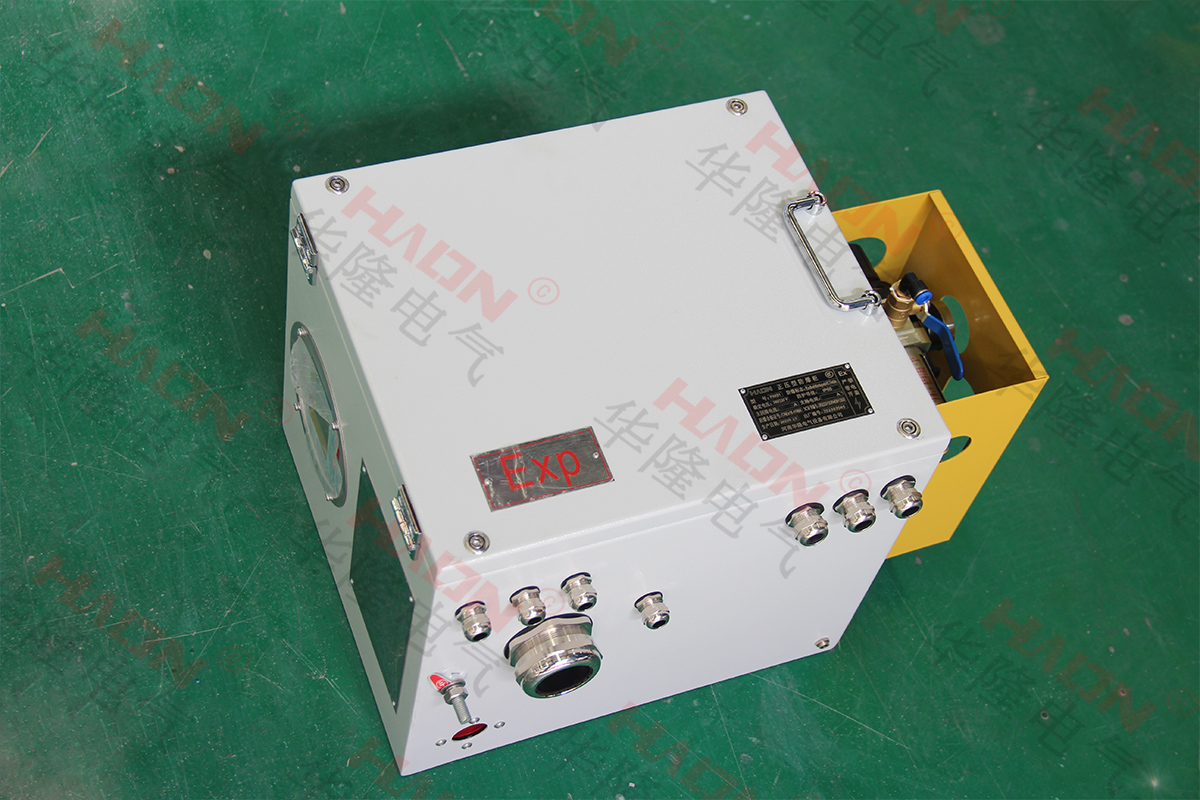

焦作市华隆智能电气正压通风型防爆配电柜
供货防爆正压柜哪一家性价比高?哪一家价格便宜?哪一家规格型号全?
应用领域
1.适用爆炸性气体环境1区、2区风险场地;
2.适用IIA、IIB、IIC级爆炸性气体环境;
3.适用可燃性粉尘自然环境20区、21区、22区;
4.适用温度组别为T1—T6的生活环境;
5.本产品应用于石油化工设备、拖网渔船、冶金工业、药业、轻工业、纺织品、制酒、漆料、建筑涂料、食品类、生物技术、航空工程工程项目及其军事禁区等加工厂中;
产品优势
1. 该产品机壳采用优质铁板焊接或焊接成形,表层经快速抛丸除锈后粉末状静电粉末喷涂,造型美观;
2. 该产品为“华隆智能化”改进版防爆设备,可以根据用户要求组装各种各样普通测量仪表、分析仪表、数显仪表、变电器、电机软启动器、变频调速器、PLC、各种各样按键、电源开关、微电脑触摸屏及其一般电气元器件,对消费者需装电气元器件彻底没有限制;
3. 选用多元化设计方案,可以选择立式(左右方式,上下方式)、壁挂、琴台式、平面图型等;
4. 配电箱由箱体、自动控制系统、曝气系统软件、报警设备、供配电系统构成;正压力腔内装一部分控制器的防爆型元器件及客户的供配电系统元器件(也可根据客户要求定做分离式或联网式);
5. 本上下柜进气口形式为自然通风型,即无间断持续气路,正压力腔内装器件的工作热量可使供气带去,具有非常好的散热性能。
6. 该产品引入GB3836.1-2000 ,GB3836.5-2004和相关技术标准、生产制造、检测。
正压力柜在控制系统的配合下,进入保护气体,正压力腔内工作压力高过正压力腔以外工作压力,产生微正压的安全性小环境,进而阻拦易燃性危险气体进到正压力腔内,确保内窗一般仪表盘和电气元器件安全运行。
7. 控制系统关键进行通气、补气血、高压声光报警和排气管、欠压保护报案、低电压互锁关闭电源等优质作用。
(本正压力柜具备低电压互锁作用,小于所规定的气压值(50Pa)时,自动切断正压力腔的消费者配电设备开关电源)更为充分肯定产品的安全性,应用性;
8. 外可按照客户的要求改装安全门,可以表明内控制度部分表明或姿势;
9. 全部标准件全部采用抗强腐蚀304不锈钢材料;
10. 走线方法,管材或电缆线、防爆软管都可;
11. 可以根据用户要求独特订制;
性能参数
防爆标志:ExdePXIIBT4/T5/T6、ExdePXIICT4/T5/T6、DIP A20 TA,T4/T5/T6;
额定电流:AC220/380V, 非标准电压:12V/24V/36V/127V/660V;
总开关电流:10A—800A;分开关电流:1A—630A;
防水等级:IP54/IP55/IP65;
螺纹标准:DN15-DN100/G1/2-G4寸
引入线规格型号:外径6mm-80mm;引线规格型号:外径6mm-80mm;
引进引出来方位:勤奋上有,下进下进(可按照客户的要求没有限制)
焦作市华隆智能电气正压通风型防爆配电柜一部分详解:
一.应用领域
1.本产品应用于化工厂、拖网渔船、冶金工业、药业、轻工业、纺织品、食品类、生物技术、航空工程工程项目及其军用等爆炸性粉尘或烟尘环境里,做为三相四线制(380V/220V)沟通交流低压电气供配电系统供电系统或者对测量仪表、分析仪表、监控器、微电脑触摸屏、大功率变频器等器件的监控和操纵,排热等。
2.适用1区、2区风险场地。
3.适用IIA、IIB、IIC类,温度组别为T1-T6的爆炸性气体环境。
4.室内、室外组装。
二.防爆型基本原理
选用介质隔离引燃源的防爆装置。
即:把客户所使用的电气元器件安装于一个充满正压力清洁气体柜身体内,使外界环境中易燃的混合型汽体没法接触到了电气元器件在正常运转时所形成的火花放电或风险环境温度,以达到家用电器防爆型的效果。
三.产品优势
1.该产品主要是由箱体、自控系统、曝气系统软件、报警设备、供配电系统构成;箱体由正压力腔和副腔构成,正压力腔内装客户的供配电系统元器件,副腔内装自控系统。
2.立式产品采用“华隆”柜子,主辅盘为左右结构、上下结构的字、琴台型等,缆沟座式组装,下入线、中门实际操作,中门或侧门维修。
3.厢式商品采用优质厚钢板或不锈钢的焊接构造,主、副盘为上下结构的字,壁挂式组装,下入线、中门操作控制维修。
4.琴台式商品采用优质厚钢板伸缩电焊焊接成形,主、副盘为前后左右构造,座式组装,下入线、琴台实际操作,侧门维修。
5.按进汽方法分成自然通风型赔偿型。
自然通风型为连续持续气路,正压力腔内装器件的工作热量可使供气带去,具有非常好的散热系统,适用处理功率大的防爆变频器的导热情况;赔偿型为间歇性气路,正压力腔要有较好的密闭性,保证用气量小。
6.客户还需提供气动阀门,要求是:净化室内空气或N2,气动阀门压为:0.2~0.8Mpa;一般客户现场仪表风都可符合要求。
7.钢结构材料一般用GB710-88冷轧板,也可以根据用户要求采用GB3280-84不锈钢材料。
四.功能说明
Px系列产品正压力柜
1.设备设定通气连锁加盟,商品投用前,只有通过主盘内壁通气,以达到所规定的通气时间与换气量后,保证主盘内部结构吹除开可燃性气体,副盘才可以受电,并迅速检验主腔标准气压,保证产品投用时,电气元器件已经被清洁物质合理防护。
2.仅有主盘内壁标准气压达到所规定的标准气压标准时,副盘内开关电源自动选择系统软件才能向主腔配电。
3.主盘内壁工作中标准气压为100Pa≤P≤1000Pa。
当标准气压高过1000Pa时,自控系统自动退出进气口或打开自动排气阀,自动调节内部结构标准气压,确保产品不会受到锋面气旋冲击性而出现变形毁坏。
当标准气压小于100Pa时,自控系统声光报警,并打开进气口,自动调节内部结构补气血,补气血成功时,全自动恢复过来,失败并内部结构标准气压降至60Pa,必要时设定系统软件断电保护。
4.副盘自控系统为连续持续监管,并表明主盘内壁各工作压力主要参数。
Pz系列产品正压力柜
为专门用于2区量身定做的一种正压力防爆柜,Pz系列和Px系列产品对比,省略了查验通气时间保险装置,仅标示通气的时间也,由用户在主腔插电前按照要求开展;此外,当内部结构标准气压小于100Pa时,自控系统声光报警,并打开进气口,自动调节内部结构补气血,补气血成功时,全自动恢复过来,失败并内部结构气降至50Pa时,系统软件断电保护,时断时续报案。
箱体加工和内窗元器件按客户的要求基本上没有限制。
