PXK正压力柜的实际操作

一 产品选型表明

型号规格含意

PXK-□□/□/□T

特别要求(无规定并不注)

尺寸:宽X高X厚(mm)

S:互锁(客户配电设备与正压力自控系统低电压互锁)

(没有要求并不注)

t:自然通风型

b:赔偿型

X:厢式

Q:琴台式

G1:立式1（上下结构的字）

G2:立式2（左右结构）

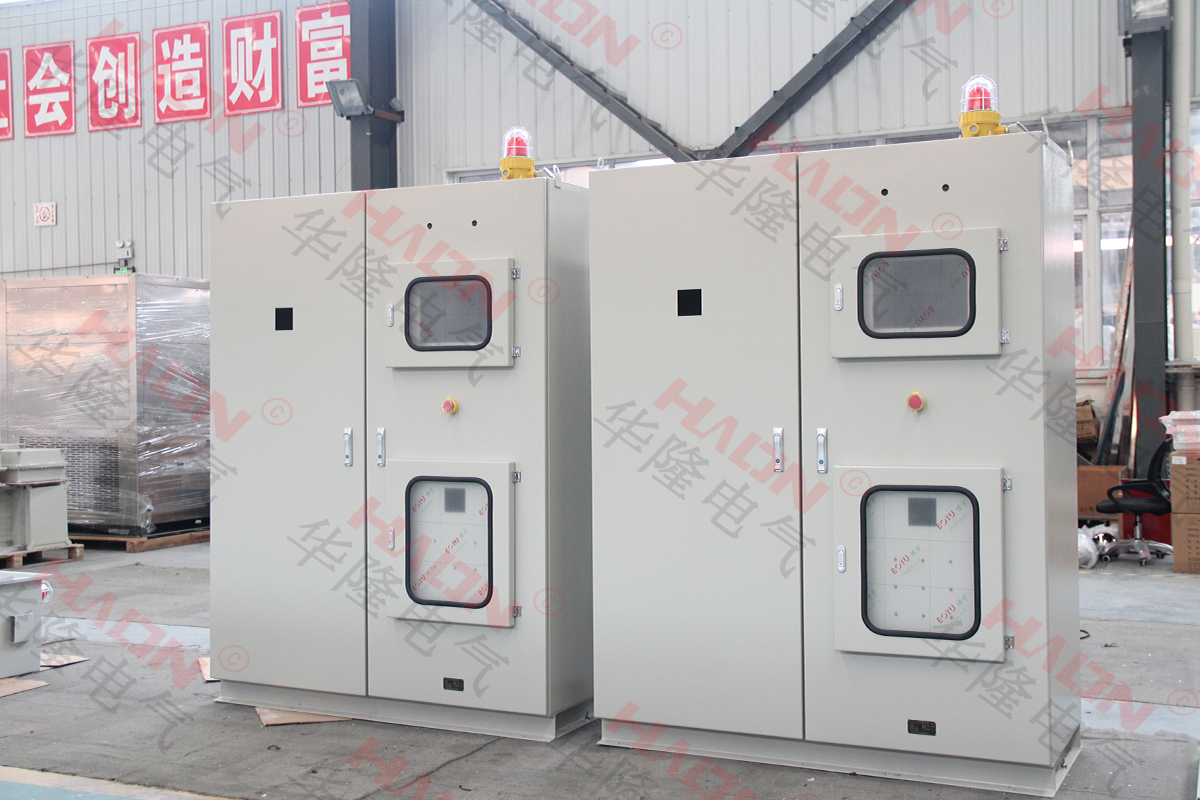

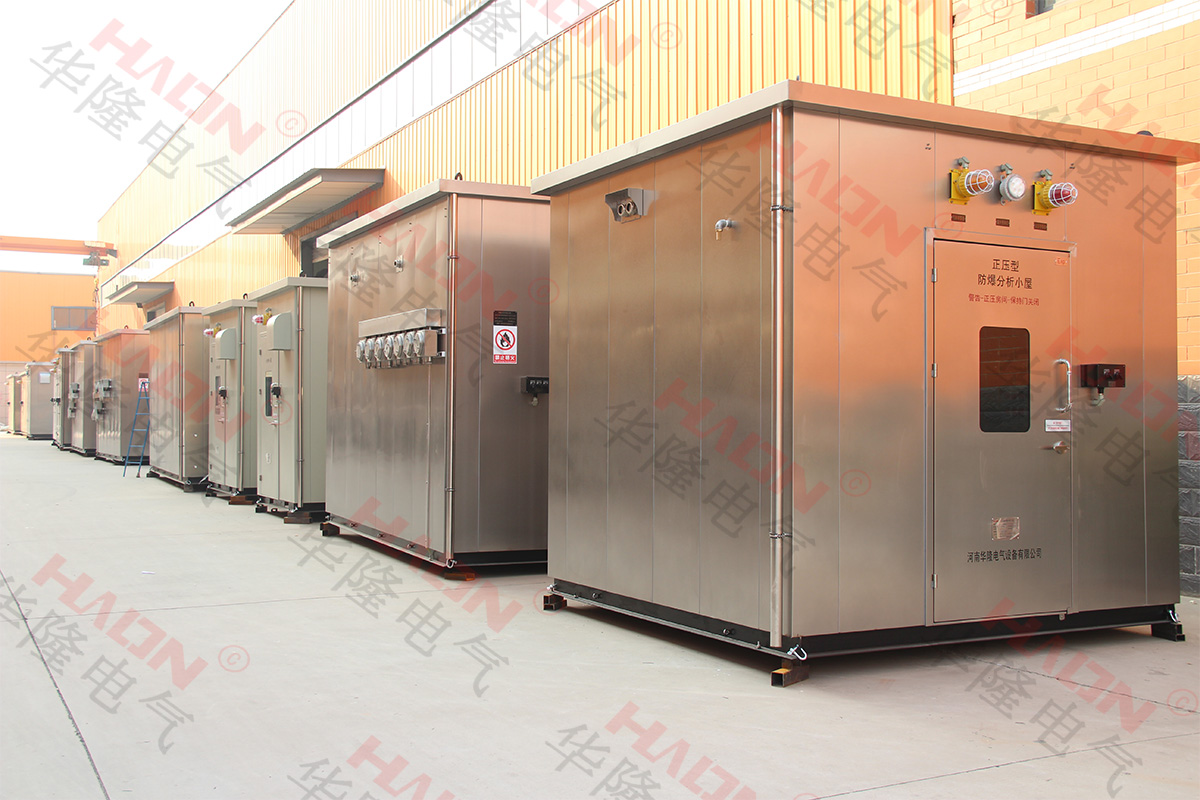

二 PXK正压力柜构造简述

本产品应用于石油化工设备、拖网渔船、冶金工业、药业、轻工业、纺织品、食品类、生物技术、及其等加工厂中，具备ⅡA、ⅡB、ⅡC类T1～T4气体或蒸汽自然环境；平均海拔不得超过2000米；25℃时，空气湿度95％下列；工作中工作温度-20℃～ 40℃中间。

可以根据用户要求组装各种各样普通测量仪表、分析仪表、数显仪表、变电器、电机软启动器、变频调速器、微电脑触摸屏及其一般电气元器件，对消费者内窗电气元器件基本上没有限制。

配电箱由箱体、自控系统、曝气系统软件、报警设备、供配电系统构成；正压力腔内装一部分控制器的防爆型元器件及客户的供配电系统元器件。

本配电箱选用Q235厚钢板焊接而成，并对各连接面都经过了特殊密封性解决。

本配电箱进气口形式为自然通风型，即无间断持续气路，正压力腔内装器件的工作热量可使供气带去，具有非常好的散热性能。

该产品引入GB3836.1-2000 ,GB3836.5-2004和相关技术标准、生产制造、检测。

三 PXK正压力柜工作原理

配电箱在控制系统的配合下，进入保护气体，正压力腔内工作压力高过正压力腔以外工作压力，产生微正压的安全性小环境，进而阻拦易燃性危险气体进到正压力腔内，确保内窗一般仪表盘和电气元器件安全运行。

控制系统关键进行手动式通气、补气血、高压声光报警和排气管、欠压保护报案、低电压互锁关闭电源等一系列作用。

（本配电箱具备低电压互锁作用，小于所规定的气压值（50Pa）时，自动切断进到正压力腔的消费者配电设备开关电源）

四 PXK正压力柜的组装

一、箱体组装

1、箱体的安装方式：室内或室外有天花板，没有明显振动平整的地区。

2、该产品安装方法为立式和壁挂，本柜增设了专门用于固定螺丝孔，实际主要参数详细技术性配件和产品实体。

3、走线形式为电缆线走线，客户电缆结构可参考有关行业标准和国家标准，同时结合本柜的构造标准进行设计方案、工程施工。

4、运送时要注意，该产品禁止大幅歪斜，坡度不得超过100。

5、该产品在搬运、安装定位时，禁止选用撬、锤等方式挪动。

不然，可能会影响新产品的密封性，造成该产品没法正常运转。

6、该产品增设了进风口和出气口，供客户接手。

客户须按“供气管道设计图”布局进气口道，出气口通过排烟防火阀后现场排出或引至安全地带排出，客户当场还需提供进气口气动阀门（保护气体），气动阀门工作压力一般控制在0.2-0.6MPa，进气口气动阀门为净化室内空气（如：仪表风）或N2，（留意：在封闭的操作间里，要谨慎使用N2做为保护气体，若必须采用N2作保护气体，一定要注意当场自然通风，以保证生命安全）。

7、因为内窗工控设备家用电器、触摸显示屏等高精密家用电器，气动阀门进口的处需改装气液分离器，以保证气动阀门为干躁洁净的气体，以免影响家用电器的使用期。

8、禁止进气口气动阀门为可燃性混合气！！

二、客户器件的组装

1、因为内窗供配电系统元器件由用户自主调节，因而，客户务必在区域内开展设置、调节。

2、不可撤拆板上的电气元器件，以免造成箱体的气密性能。

三、电气设备安装

1、该产品需要由电工修理，来操作。

2、客户按我公司提供的家用电器系统图、接线方法、端子图等技术资料，融合商品具体情况逐一相匹配开展布线。

3、布线时，一定要注意各出入电缆密闭性（禁止将通头里的密封环置之无需），并视各电缆松紧度水平，用防爆胶泥作适度的密封性解决。

4、客户的布线、调节完了，将每门关闭时，一定要保证其密封性。

5、本箱体务必按照要求将地线收到专用型接地螺丝上。

六 PXK正压力柜的实际操作

一、正确操作是会直接关系到该产品能不能正常的投入运行，因而客户必须严格

按操作流程实际操作。

二、该产品根据组装、查验、调节正常后，箱门关掉，并且保证密闭性，正压力柜内部结构各电气元器件处在待电情况，前面电源开关不配电，这时整机商品处在待电情况，即已经进入操作前提前准备。

四、操作流程：

1、第一步：开启排气管手动阀门，搞好通气提前准备。

2、第二步：关掉进气口手阀，调整调压阀值，搞好进气口提前准备。

应该注意调整调压阀值（出厂时已设定好，如不重设将不必关旁通阀），防止髙压冲柜！！

3、第三步：送本柜开关电源鲜红色“开关电源”显示灯亮。

4、第四步：开启进气口手阀（要明确已开启排气管手阀），人工通气逐渐，约30分钟通气结束。

这一步为通气实际操作，本机器设备需要经过“手动式通气”才可以正常运转，

每次运作前需通气，目地是把正压力腔里可能出现的易燃易爆物品混合气排掉，换为净化的保护气体，

5、第五步：观查有无出现异常转变，适度调整手阀，操纵进气口源的总流量。

6、第六步：等候30分钟，按住控制系统启动按键。

（终止）显示灯灭，（运作）显示灯亮。

微调整进气口手阀、排气管手阀，并留意气压表表明，让气压表表明保持在200Pa左右相对性平衡态。

7、第七步：待工作压力保持200Pa左右相对性平衡态后，通气完毕。

供配电系统交流接触器得电吸合，正压力腔内供配电系统得电,系统软件处在待机模式。

8、第八步：当要退出系统运行中，必须要先关闭全部运转的负荷，即对各数显仪表、触摸显示屏开展正常的关掉。

9、第九步：按下停止按键，翠绿色“工作中”显示灯灭,“终止“显示灯亮自控系统为跳停情况。

10、第十步：断掉自控系统的开关电源,鲜红色“开关电源”显示灯灭。

11、第十一步：过五分钟后，关闭进气口手阀。

让汽体带去内部结构元器件所产生的一部分余热回收。

12、第十二步：过了几分钟后，关闭自动排气阀。

五、作业人员必须严格按上述次序步骤进行实际操作，禁止违背作业顺序或简单化操作流程。

前七步一切一步不能满足标准时，禁止进到下一步实际操作，务必故障检测后从第一步实际操作逐渐。

六、当场作业人员务必每半个小时左右巡视一次，查看运行状况有没有问题。

七、作业人员应该注意维护股票盘面各操控元器件及表明元器件，不可因错误操作，毁坏实际操作元器件而引起整个设备泄露。

八、留意：假如半途要撤出运作，也必须从“第八步”一直到“第十一步”

完毕;运行中，禁止开启正压力柜中门盖！！

七 PXK正压力柜的维护保养

一、留意定期检查密封环老化状况，发觉衰老时应该马上拆换。

二、防爆控制箱的防爆接合面须防锈，每一次维修或开启机盖，须手涂204-1防锈剂。

三、每一次拆换控制面板元器件，或打开盖再次盖紧时，要检查其密闭性。

八常见问题

友情提示！因为本柜里装触摸显示屏等可调电子器件，因而，请于安全性区域内组装相对应程序流程， 禁止在风险区域内，开启正压力箱门带电操作！
