在石油、化工、天然气、制药、冶金等存在爆炸性气体或粉尘的工业环境中，电气设备的安全运行至关重要。正压防爆电柜作为保障电气设备安全运行的重要装置，其配置方式直接影响系统的防爆性能、运行稳定性和维护便利性。本文将围绕正压防爆电柜的配置方式，从结构设计、通风系统、控制逻辑、安全联锁、气源处理等多个方面进行深入解析。

一、正压防爆电柜的基本原理回顾

正压防爆电柜的核心工作原理是通过向柜体内持续通入经过处理的清洁空气或惰性气体，使柜内形成高于外部环境压力的正压空间，从而防止外部可燃性气体或粉尘进入柜内，避免因电气设备可能产生的电火花或高温引发爆炸事故。

二、正压防爆电柜的典型配置方式

正压防爆电柜的配置方式主要依据其使用环境、防爆等级、控制要求和气源条件等因素进行合理设计。常见的配置方式主要包括以下几类：

1.按通风方式分类

连续通风型

适用于长时间运行的工况，通风系统持续运行，维持柜内正压状态。适用于爆炸性气体浓度较高、风险持续存在的场所。

优点：压力稳定，安全性高

缺点：能耗较高，需持续供气

补偿通风型（泄漏补偿型）

在柜内压力下降时自动启动通风系统进行补气，维持正压状态。适用于间歇运行或环境相对稳定的场所。

优点：节能、运行成本低

缺点：响应时间稍长，需配合良好的密封结构

2.按控制方式分类

手动控制型

通过人工操作控制通风系统启停，适用于简单、低风险的使用场景。

优点：结构简单，成本低

缺点：自动化程度低，依赖人工判断

自动控制型

配备PLC或专用控制器，实现对压力、温度、气源状态的自动监测与调节，具备报警、联锁、远程通讯等功能。

优点：智能化程度高，安全性强

缺点：成本较高，维护复杂

3.按气源处理方式分类

压缩空气供气型

利用工厂现有压缩空气系统作为气源，经过干燥、过滤后通入柜体。

优点：供气稳定，便于集中管理

缺点：需配套空气净化系统，防止水分和杂质进入柜内

独立风机供气型

使用独立风机从安全区域吸入空气，经净化处理后送入柜体。

优点：不依赖压缩空气系统，安装灵活

缺点：风机噪音较大，需定期维护

三、关键配置组件详解

1.正压控制系统

包括压力传感器、压力控制器、报警器等；

实时监测柜内压力，当压力低于设定值时发出警报并切断电源；

高端系统可实现远程监控与故障诊断。

2.通风系统

采用高效低噪音风机或压缩空气调节装置；

配置过滤器以去除空气中的水分、粉尘和油污；

系统应具备足够的流量和压力，确保柜内持续正压状态。

3.电气元件配置

柜内可配置普通工业级电气元件（如断路器、接触器、PLC等）；

所有元器件应满足使用环境的温度、湿度、振动等要求；

重要控制回路应配置冗余设计，提高系统可靠性。

4.安全联锁系统

当柜门开启或气源中断时，系统自动切断主电源；

防止在非正压状态下操作电气设备；

联锁机制可与DCS或PLC系统集成，实现联动控制。

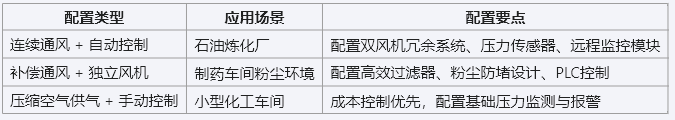

四、典型配置方案示例

五、配置选型建议

1.根据防爆等级选择配置

ⅡA、ⅡB、ⅡC类气体环境需采用不同等级的正压控制标准；

粉尘环境（DIPA/B）需特别关注密封性能和过滤系统。

2.根据现场气源条件选择供气方式

有稳定压缩空气系统的工厂优先选用压缩空气供气；

无压缩空气或需移动使用的场景建议采用风机供气。

3.根据自动化需求选择控制方式

高危区域建议采用自动控制+远程监控系统；

一般区域可选用手动控制+基础报警系统。

4.关注维护与扩展性

配置应便于日常维护、更换过滤器和检查风机；

预留扩展接口，便于未来系统升级或功能扩展。

六、发展趋势与展望

随着工业自动化、智能化的发展，正压防爆电柜的配置方式正朝着以下方向演进：

智能化控制：引入物联网、AI算法，实现远程诊断与预测性维护；

节能化设计：采用变频风机、智能压力调节，降低能耗；

模块化结构：便于现场快速安装与后期功能扩展；

标准化与认证体系完善：符合IEC60079、GB3836、ATEX等国际国内标准。

七、结语

正压防爆电柜的配置方式直接影响其防爆性能和运行效率。科学合理的配置不仅能够提升系统的安全性，还能降低运行成本、延长设备寿命。在工程设计和设备选型过程中，应充分考虑现场环境、气源条件、控制需求等多方面因素，选择最合适的配置方案。未来，随着技术的进步，正压防爆电柜将朝着更加智能、高效、安全的方向持续发展，为工业安全保驾护航。
