隔爆型电气控制柜：高危环境中的“安全中枢”

在石油、化工、天然气、煤矿、制药、粉尘加工等存在易燃易爆气体或可燃性粉尘的工业场所，普通电气设备一旦因电路故障产生电火花或高温表面，极易引燃周围可燃物，造成灾难性的爆炸事故。为有效遏制此类风险，保障人员生命与生产系统的安全运行，隔爆型电气控制柜应运而生，成为这些危险区域中不可或缺的核心控制装置。

一、什么是隔爆型电气控制柜？

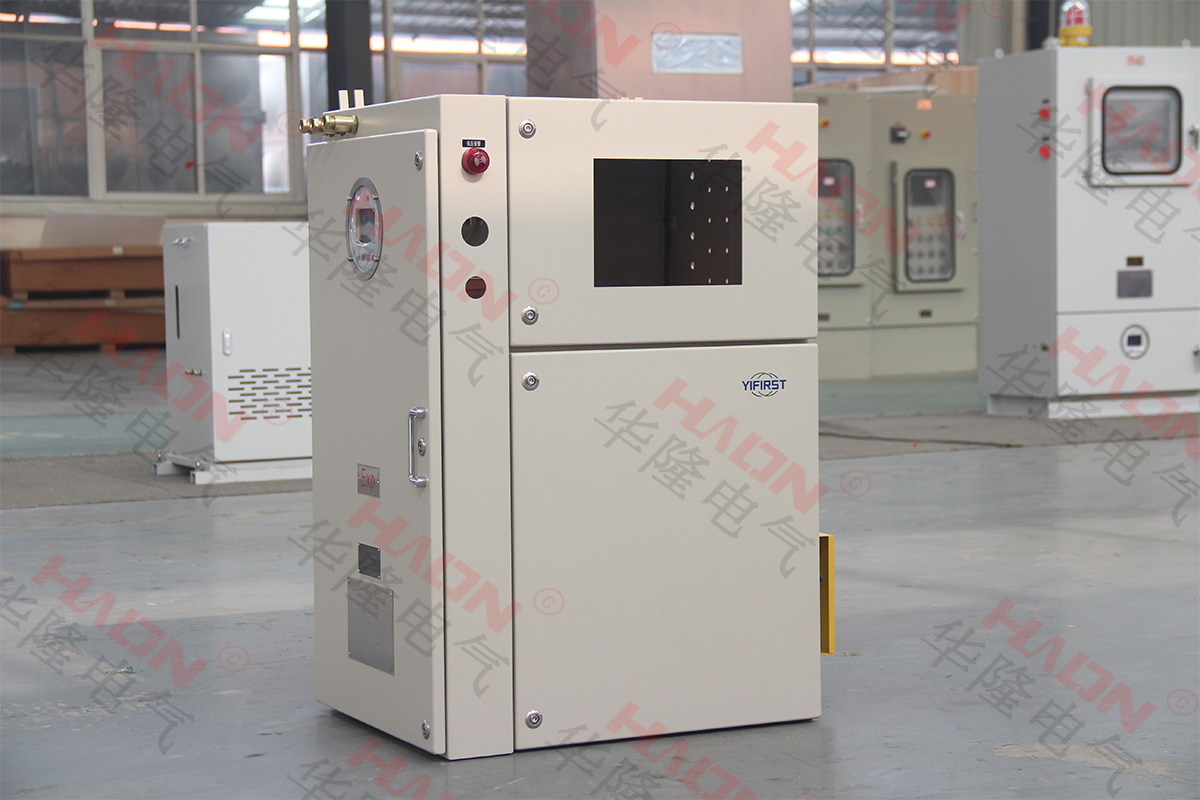

隔爆型电气控制柜是一种专为爆炸性环境设计的电气控制系统，主要用于对电动机、泵阀、风机、自动化设备等进行启停控制、连锁保护和运行管理。其核心特征在于采用了“隔爆外壳”技术，能够在内部发生电弧、火花甚至轻微爆炸的情况下，将火焰和高温气体限制在柜体内部，防止其传播至外部危险环境，从而避免引发更大范围的爆炸。

根据国家标准《GB3836.22010爆炸性环境第2部分：由隔爆外壳“d”保护的设备》以及国际标准IEC600791，隔爆型电气控制柜必须通过严格的防爆认证测试，包括耐压强度试验、内部点燃不传爆试验等，确保其在规定条件下具备可靠的防爆性能。

二、“隔爆”不是“不爆”，而是“控爆”

很多人误以为“防爆”就是“不会爆炸”，其实不然。隔爆的本质是“以刚制火、以密阻焰”——即允许设备内部发生故障性爆炸，但通过特殊结构设计将其影响控制在有限范围内。

其工作原理主要包括以下三个方面：

1.高强度外壳结构

柜体通常采用高强度铸铝合金（如ZL102）、碳钢喷塑或不锈钢（304/316）制造，能够承受内部爆炸产生的高压冲击（一般可达1.5MPa以上），确保外壳不开裂、不变形。

2.精密接合面设计

隔爆面（如箱盖与箱体之间的法兰结合处）具有严格的间隙、宽度和表面粗糙度要求（例如：间隙≤0.1mm，接合面长度≥10mm）。当火焰试图逸出时，会在狭长通道中被迅速冷却并熄灭，无法引燃外部可燃气体。

3.密封与隔离措施

所有进出线口均配备专用防爆格兰头（电缆密封接头），内部电器元件分区布置，主回路与控制回路有效隔离，减少能量耦合风险。

这种“关起门来爆炸”的设计理念，使隔爆型控制柜成为目前应用最广泛、技术最成熟、安全性最高的防爆形式之一，适用于气体爆炸危险区Zone1、Zone2及部分粉尘环境。

三、主要结构与功能组成

一台完整的隔爆型电气控制柜通常包含以下几个关键部分：

隔爆外壳：整体压铸或焊接成型，具备IP65及以上防护等级，抗腐蚀、抗冲击，适应恶劣工业环境。

主控元件：配置断路器、交流接触器、热继电器、中间继电器等，实现电机启停、过载短路保护、自锁互锁等功能。

启动方式支持：

直接启动（全压）

星三角降压启动

自耦变压器启动

软启动或变频控制（可选配）

控制逻辑模块：可集成PLC、时间继电器、液位控制器、压力开关等，实现自动化连锁控制。

操作与显示单元：外置按钮、指示灯、急停开关，部分型号配有防爆观察窗，便于状态监测。

接地系统：设有明显接地端子，确保设备可靠接地，消除静电积累。

联锁装置：开门自动断电机构，防止带电开盖操作，提升维护安全性。

此外，高端产品还可选配RS485通信接口、Modbus协议模块、远程I/O等功能，接入DCS或SCADA系统，实现集中监控与智能运维。

四、典型应用场景

隔爆型电气控制柜广泛应用于各类存在爆炸隐患的关键工业领域，主要包括：

石油化工行业：反应釜搅拌控制、塔釜泵组启停、加热炉连锁系统；

天然气处理站：压缩机控制柜、脱水装置、调压撬控制系统；

煤矿井下及地面设施：主扇风机控制、排水泵房、皮带输送机集中控制；

精细化工与制药车间：离心机、真空泵、溶剂回收系统控制；

粮食与木材加工企业：粉碎机、提升机、除尘系统动力控制；

港口码头与LNG接收站：装卸臂驱动、消防水泵、工艺阀门联动控制。

在这些场景中，隔爆型控制柜不仅是电力控制的“大脑”，更是整个工艺流程安全运行的“神经中枢”。

五、选型与使用注意事项

为了确保隔爆型电气控制柜的安全性和长期稳定性，在选型和使用过程中需重点关注以下几点：

1.明确危险区域分类

根据GB50058《爆炸危险环境电力装置设计规范》，确定使用场所属于：

气体环境：Zone1或Zone2

对应气体组别：IIA（丙烷）、IIB（乙烯）、IIC（氢气、乙炔）

温度组别：T1～T6（最高表面温度不得超过对应值）

2.核对防爆标志

查看铭牌上的完整标识，例如：“ExdIIBT4Gb”表示：

Exd：隔爆型

IIB类气体适用

最高表面温度≤135℃（T4级）

设备保护级别Gb（高防护等级）

3.匹配负载类型与控制需求

明确控制对象（单台或多台电机）、功率大小、启动方式、是否需要远程控制或故障反馈信号输出。

4.考虑安装环境条件

户外使用需具备防晒、防雨、防腐性能；潮湿或腐蚀性强区域建议选用不锈钢材质；高温环境应加强散热设计。

5.查验资质与认证文件

必须提供国家防爆电气产品质量监督检验中心（NEPSI）出具的防爆合格证，以及出厂检验报告、第三方检测证书。

6.严格遵循安装与维护规范

安装前检查隔爆面是否有划伤、锈蚀；

所有螺栓必须按力矩要求均匀拧紧；

引入口严禁私自扩孔或使用非标格兰；

定期清理灰尘、检查接地连接、测试绝缘电阻。

六、未来发展方向：智能化+模块化+数字化

随着工业4.0和智慧工厂建设的推进，隔爆型电气控制柜正朝着更高层次演进：

智能化升级：集成电流电压采集、温度监测、故障自诊断功能，支持远程报警与预测性维护；

模块化设计：标准化单元组合，便于快速装配与后期扩展；

数字化交付：提供三维模型、BIM数据、电子说明书，助力工程集成；

绿色节能技术：推广高效接触器、低功耗继电器、变频调速系统，降低能耗；

本质安全接口融合：在隔爆腔内引入本安回路，用于连接传感器与仪表信号。

未来的隔爆型控制柜，将不再只是一个“铁箱子”，而是集安全、智能、高效于一体的“边缘控制节点”。

结语

隔爆型电气控制柜虽不起眼，却是守护高危工业现场安全运转的“隐形英雄”。它用坚固的外壳抵御潜在的火焰，用精密的设计化解每一次可能的危机。它的存在，让人类可以在充满挑战的环境中安心作业；它的稳定，承载着无数家庭的期盼与企业的未来。

选择一台合格的隔爆型控制柜，不仅是对法规的遵守，更是对生命的敬畏。让我们以科技之力筑牢安全防线，让每一次通电都平安无虞，让每一份动力都稳健前行。

隔而不爆，控而有序——这，就是隔爆型电气控制柜的使命与荣光。
