防爆控制配电柜：高危环境中的智能电力中枢

在现代工业体系中，许多生产场所因存在易燃易爆气体、蒸气或可燃性粉尘而被划为“危险区域”。如石油化工、天然气处理、煤矿井下、制药车间、粮食加工、喷漆房等环境中，一旦电气设备产生电火花或高温表面，极易引燃周围介质，造成爆炸事故。为确保这类场所的电力系统安全稳定运行，防爆控制配电柜应运而生，成为集电能分配、设备控制与安全保障于一体的智能化核心装置。

一、什么是防爆控制配电柜？

防爆控制配电柜是一种专用于爆炸性环境的多功能电气成套设备，不仅具备普通配电柜的电力分配功能，更融合了电机启停控制、过程自动化调节、故障保护和远程监控等多种控制功能。它既能实现对泵、风机、压缩机、传送带等关键设备的集中控制，又能有效防止内部电气操作引发外部爆炸，是危险场所不可或缺的“电力大脑”。

与普通配电柜相比，其最大特点是：在满足电力控制需求的同时，通过结构设计与材料选择，彻底阻断点燃源向危险环境传播的可能性。

二、核心技术：如何实现“既控又防”？

防爆控制配电柜之所以能在极端环境下安全运行，依赖于多重技术协同保障：

1.隔爆外壳设计（Exd）

柜体采用高强度铸铝合金、不锈钢或优质碳钢制造，具备足够的机械强度，能够承受内部可能发生的爆炸压力而不破裂。各接合面经过精密加工，形成“火焰路径阻断”机制——即使内部发生电弧引爆混合气体，火焰也会在狭长间隙中冷却熄灭，无法传至外部环境。

2.增安型与本质安全辅助设计（Exe/Exi）

对非火花部件（如接线端子、变压器）采用增强绝缘、加大爬电距离、降低温升等措施；

控制回路常采用本安型设计，限制能量输出，确保信号电路不会产生足以点燃危险气体的能量。

3.模块化集成结构

柜内集成多种功能单元：

主回路断路器、接触器、热继电器

PLC控制器、中间继电器、时间继电器

变频器、软启动器（可选）

智能仪表、电流电压传感器

防爆按钮、指示灯、急停开关

所有元器件均需取得防爆认证，并符合相关环境等级要求。

4.高防护等级（IP65/IP66）

外壳密封良好，防尘防水，防止粉尘侵入或湿气凝结导致短路，特别适用于潮湿、多尘的恶劣工况。

三、核心功能：不止于配电，更在于“智控”

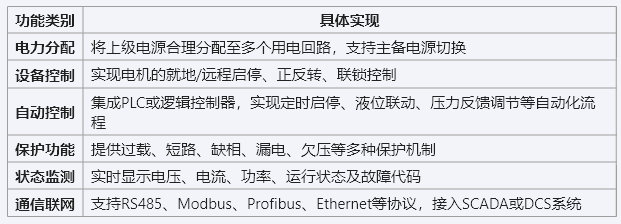

防爆控制配电柜的核心价值在于“控制+配电+保护”三位一体：

例如，在一个油气储运站中，防爆控制配电柜可自动根据管道压力信号启停输油泵，并在检测到泄漏或超压时立即切断电源并发出报警，极大提升系统的响应速度与安全性。

四、典型应用场景

防爆控制配电柜广泛应用于以下高风险行业：

1.石油与天然气

海上钻井平台配电控制

输油泵站自动启停控制

LNG加注站设备联动管理

2.化工与精细制药

反应釜搅拌电机控制

溶剂输送泵连锁保护

防爆区域照明与通风系统控制

3.煤矿与地下工程

井下局部通风机控制

掘进机供电与保护

瓦斯抽放泵站自动化运行

4.粉尘爆炸风险场所

面粉厂、饲料厂的输送系统控制

金属粉末研磨车间设备启停管理

塑料颗粒加工区动力分配

5.城市燃气调压站与加油站

气体压缩机组控制

紧急切断阀联动系统

在这些场景中，防爆控制配电柜不仅是电力枢纽，更是安全生产的“神经中枢”。

五、防爆认证与标准规范

为确保产品安全可靠，防爆控制配电柜必须通过严格的认证测试。主要遵循的标准包括：

中国标准：GB3836.1～3836.20《爆炸性环境》系列、GB12476《可燃性粉尘环境用电气设备》

国际标准：IEC60079系列

欧洲ATEX指令：适用于欧盟市场的防爆设备准入

美国UL与CSA认证：如UL1203、CSAC22.2No.30

产品铭牌上必须清晰标注防爆标志，例如：

>ExdIICT4Gb

表示该设备适用于氢气、乙炔等最高危险级别的IIC类气体环境，最高表面温度不超过135℃，可用于1区爆炸危险场所。

此外，还需标明防护等级、额定电压、电流、适用温度范围等参数，供用户正确选型。

六、选型与安装要点

1.明确使用环境类别

区分是气体爆炸环境（Zone1/2）还是粉尘环境（Zone21/22），选择对应的防爆类型和防护等级。

2.合理配置控制逻辑

根据工艺需求确定是否需要PLC、变频调速、远程通讯等功能，避免过度配置或功能缺失。

3.电缆引入与密封处理

所有进出线口必须使用防爆格兰头（cablegland）进行密封，防止可燃气体沿电缆进入柜内。

4.可靠接地与等电位连接

柜体须单独接地，接地电阻不大于4Ω，并与厂区防雷系统有效连接。

5.远离热源与振动区域

安装位置应通风良好、无强烈震动，避免影响元器件寿命和防爆性能。

6.定期维护与检查

检查密封圈老化、螺栓松动、内部积尘；

清洁散热通道，测试保护功能；

记录运行数据，及时发现潜在隐患。

七、智能化发展趋势

随着工业4.0和智慧工厂建设推进，新一代防爆控制配电柜正朝着数字化、网络化、智能化方向发展：

内置边缘网关：实现本地数据采集与云端传输；

支持无线通信：如LoRa、NBIoT，适用于偏远地区监测；

AI故障预测：通过电流波形分析预判电机异常；

可视化人机界面（HMI）：配备防爆触摸屏，直观显示运行状态；

远程运维平台接入：管理人员可通过手机APP实时查看设备状态、接收报警信息。

未来，防爆控制配电柜将不再是孤立的电气箱体，而是融入企业能源管理系统（EMS）和安全生产监控平台的重要节点。

结语

防爆控制配电柜，看似只是一个金属柜体，实则是高危工业现场的安全基石。它以严谨的设计抵御爆炸风险，以先进的技术实现精准控制，以可靠的性能守护每一寸生产线的平稳运转。

在看不见火花的地方，它默默承担着最重的责任；在最危险的角落，它用科技筑起一道无形的屏障。防爆控制配电柜，不只是电力的分配者，更是生命的守护者。
