防爆配电箱说明书

一、产品概述

防爆配电箱是专为存在爆炸性气体或粉尘环境设计的一种电气设备，广泛应用于石油、化工、天然气、冶金、制药、军工等易燃易爆场所。该设备在结构设计和材料选择上均符合国家相关防爆标准，能够在危险环境中安全、稳定地进行电力分配与控制操作，有效防止因电火花或高温引发的爆炸事故。

本说明书适用于各类隔爆型（d型）、增安型（e型）、本质安全型（i型）等防爆配电箱的安装、操作、维护和故障处理。

二、产品型号与主要参数

1.型号说明（示例）：

BXM（D）10/4K

BXM：防爆配电箱

D：隔爆型

10：额定电流（A）

4：回路数

K：控制型（不带K为配电型）

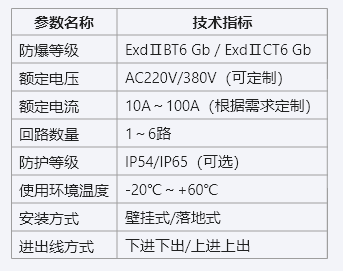

2.主要技术参数：

三、结构组成

防爆配电箱主要由以下几部分组成：

1.箱体外壳：采用高强度铸铝合金或不锈钢材质，具有良好的防爆、防腐、防尘性能。

2.隔爆接合面：精密加工，确保隔爆性能。

3.内部元件：包括断路器、接触器、继电器、指示灯、按钮、端子排等，均选用防爆认证元件。

4.电缆引入装置：采用防爆填料函或防爆密封接头，确保电缆引入口密封可靠。

5.接地装置：设有专用接地螺栓，确保设备可靠接地。

6.观察窗/操作手柄（部分型号）：便于观察运行状态或手动操作。

四、安装要求

1.安装前准备

检查产品外观是否完好，防爆标志是否清晰。

核对产品铭牌参数是否与现场使用条件相符。

准备好安装所需的工具、密封材料、电缆等。

2.安装环境

安装区域应符合GB50058《爆炸和火灾危险环境电力装置设计规范》。

避免安装在高温、潮湿、腐蚀性强或机械振动大的场所。

确保安装区域通风良好，便于操作和维护。

3.安装步骤

将配电箱固定在墙体或支架上，使用防爆专用膨胀螺栓。

按照设计图纸进行电缆引入，采用防爆密封结构。

接线前确认电源已断开，接线完成后进行绝缘测试和接地测试。

安装完成后检查所有密封件是否完好，确保无漏气漏尘。

五、使用与操作说明

1.启动前检查

检查箱体是否完好无损。

检查所有接线是否牢固，无松动。

检查接地是否可靠，接地电阻应小于4Ω。

检查电气元件是否完好，无烧损或异常。

2.操作流程

合上主电源开关，观察指示灯是否正常亮起。

依次闭合各支路断路器，检查负载是否正常运行。

如需操作按钮或控制元件，应确保操作面板无异常。

3.注意事项

禁止在带电状态下打开箱体。

禁止擅自更换内部元件，更换元件时应选用相同型号的防爆元件。

操作时应佩戴绝缘手套和护目镜，防止触电或电弧伤害。

六、维护与保养

1.日常维护

定期清洁箱体外部灰尘，保持通风良好。

检查电缆引入口密封是否完好，防止渗水或气体进入。

检查接线端子是否松动，必要时进行紧固。

检查接地是否可靠，定期测试接地电阻。

2.定期检修

每年至少进行一次全面检查，包括绝缘测试、密封性检查、元件功能测试等。

检查防爆接合面是否锈蚀，必要时进行除锈处理并涂抹防锈油。

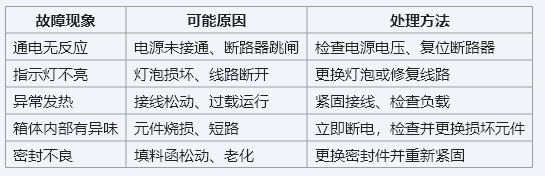

七、故障处理指南

八、安全注意事项

1.本设备必须由具备电气操作资格的专业人员安装、操作和维护。

2.在危险场所操作时，必须遵守相关防爆安全规程。

3.不得擅自更改配电箱结构或使用非防爆配件。

4.禁止在潮湿或积水环境中使用。

5.若发现设备异常，应立即停止使用并进行检修。

九、运输与储存

运输过程中应避免剧烈震动和碰撞，防止箱体变形或密封件损坏。

存放环境应干燥、通风良好，避免阳光直射和腐蚀性气体。

产品存放时间不宜过长，超过6个月应重新检查密封性能和电气性能。

十、售后服务

本产品质保期为12个月（自发货之日起计算），非人为损坏提供免费维修或更换。

如需技术支持或配件更换，请联系厂家客服，提供产品型号和购买信息。

结语

防爆配电箱作为保障危险场所用电安全的重要设备，其正确安装、规范操作和定期维护至关重要。请用户严格按照本说明书要求进行使用，确保设备长期稳定运行，杜绝安全隐患。

温馨提示：

本说明书内容如有变动，恕不另行通知，请以最新产品资料为准。如需详细图纸或技术咨询，请联系厂家或授权代理商。
