防爆控制箱说明书：安全使用与操作指南

一、产品简介

本《防爆控制箱说明书》适用于各类工业防爆型电气控制箱，包括隔爆型、增安型、粉尘防爆型等，广泛应用于石油、化工、天然气、冶金、制药、矿山、食品加工等存在可燃性气体或粉尘的爆炸危险场所。

防爆控制箱是一种专为危险环境设计的电气控制设备，具备防爆、防水、防尘、防腐蚀等多重防护功能，能够有效防止因电气火花、高温或电弧引发的爆炸事故，保障人员与设备的安全。

二、产品型号与技术参数

1.型号说明（示例）：

>注：不同厂家型号命名方式可能略有不同，请以实物标签为准。

2.主要技术参数：

防爆标志：ExdIIBT4/ExtDA21IP65T80℃

防护等级：IP65/IP66

工作电压：220V/380VAC，50Hz

控制回路数：1~10路（可定制）

额定电流：10A~100A

环境温度：20℃~+60℃

安装方式：壁挂式/落地式/支架安装

电缆引入方式：G型螺纹/NPT螺纹/快速接头

三、结构组成

防爆控制箱主要由以下几部分组成：

1.防爆外壳：采用铝合金或不锈钢材质，具有良好的防爆性能和耐腐蚀性；

2.内部电气元件：包括断路器、接触器、继电器、PLC、变频器、按钮、指示灯等；

3.接线端子排：用于电源与控制线路的连接；

4.电缆引入装置：包括防爆格兰头、密封圈等，确保引入电缆的密封与防爆性能；

5.接地装置：提供安全接地，防止静电积累；

6.观察窗与操作面板：部分型号配有透明观察窗，便于查看运行状态。

四、使用环境要求

为确保防爆控制箱的安全运行，请在安装前确认以下使用环境条件：

安装区域为爆炸性气体环境（Zone1/2）或粉尘环境（Zone21/22）；

环境中无剧烈震动、无强烈电磁干扰；

环境湿度：≤95%RH（无冷凝）；

避免阳光直射、雨水浸泡；

通风良好，避免高温积聚。

五、安装与接线说明

1.安装前准备

确认控制箱型号、防爆等级、电压等级与现场要求一致；

检查箱体是否完好无损，铭牌信息是否清晰；

确保安装场地符合防爆区域划分要求；

准备必要的安装工具和防护装备。

2.安装步骤

1.将控制箱固定于安装位置（壁挂或落地）；

2.拧下箱盖螺栓，打开箱门；

3.按照接线图连接电源线、控制线、信号线；

4.使用密封圈和电缆引入装置固定电缆，确保密封性；

5.检查所有接线是否牢固，无短路风险；

6.关闭箱门，拧紧所有螺栓；

7.接通电源前，使用万用表检测线路绝缘电阻；

8.确认无误后通电试运行。

3.接线注意事项

所有接线工作必须由具备电工操作资质的人员完成；

接线前务必断电操作；

严禁不同电压等级线路混接；

接地端子必须可靠连接至系统地；

所有引入电缆必须符合防爆要求，并使用防爆密封圈。

六、操作与使用说明

1.启动操作

合上总电源开关；

按下“启动”按钮，系统开始运行；

观察指示灯状态，确认各回路运行正常；

如有PLC或触摸屏，可通过人机界面进行参数设置与状态监控。

2.停止操作

按下“停止”按钮，切断控制回路；

断开主电源开关；

如需长期停用，建议断电并做好防尘防水处理。

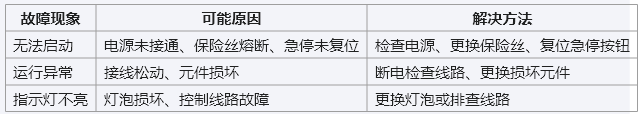

3.故障处理

>注意：所有故障排查与维修工作必须在断电状态下进行，并佩戴绝缘手套等防护装备。

七、日常维护与保养

为延长设备使用寿命并确保安全运行，建议定期进行以下维护工作：

1.清洁箱体表面：用干布擦拭，避免使用腐蚀性清洁剂；

2.检查密封性：确保箱门密封圈完好，无老化或脱落；

3.紧固接线端子：防止因振动导致接线松动；

4.检测绝缘电阻：使用500V兆欧表检测，绝缘电阻应≥20MΩ；

5.更换老化元件：如按钮、指示灯、断路器等；

6.记录运行状态：建立维护台账，便于追踪设备运行状况。

八、安全注意事项

严禁在带电状态下打开箱盖；

不得擅自更改箱内电气配置或结构；

安装与维修人员必须持证上岗；

箱体内外不得堆放杂物；

非专业人员不得操作设备；

发现异常应立即断电并上报处理。

九、产品认证与售后服务

本产品已通过以下认证：

国家防爆电气产品质量监督检验中心认证（CNEx）；

IECEx国际防爆认证；

ATEX欧盟防爆认证；

ISO9001质量管理体系认证。

售后服务内容：

提供产品合格证、检测报告、说明书；

一年内免费维修非人为损坏部件；

提供终身技术支持与配件供应；

可提供现场安装指导服务。

十、结语

防爆控制箱是保障高危工业环境电气安全的重要设备，其正确安装、规范操作与定期维护是确保其长期稳定运行的关键。请严格按照本说明书进行操作，以保障设备安全、提高生产效率、降低事故风险。

如在使用过程中遇到技术问题，请及时联系厂家或授权服务中心，切勿擅自拆解或维修。
