BXJ52系列防爆接线箱
BXJ52型防爆接线箱 技术特点 1.外壳采用钢板焊接成型，表面高压静电喷塑； 2.结合面采用曲路密封结构，具有较强的防水、防尘性能； 3.接线端子采用本安接线端子，接线方便，牢固可
订购热线：156-3717-0993
产品详情
|

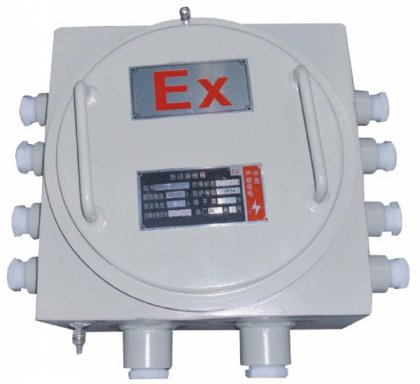

BXJ52型防爆接线箱
技术特点
1.外壳采用钢板焊接成型，表面高压静电喷塑；
2.结合面采用曲路密封结构，具有较强的防水、防尘性能；
3.接线端子采用本安接线端子，接线方便，牢固可靠；
4.进线口方向变化多端，可根据用户要求任意选配进线口，并可根据用户要求直接配DQM系列的电缆密封接头（注：用户在订货时须注明）
5.可使用于防爆仪器仪表、防爆通信系统、防爆监视系统等本安线路中做信号传输之用主要技术参数
1.执行标准：GB3836.1-2000、GB3836.4-2000等效于IEC60079-0、IEC60079-11、EN50014、EN50020/39
2.防爆标志：Exia‖CI6等效于Ex‖2GEExia‖CT6(欧标)
3.额定电压：DC24V及以下
4.额定电流：20mA及以下
|
|
一、适用环镜
|
|
-
1区、2区危险场所。
-
IIA、IIB、IIC类爆炸性气体环境。
注：如要求IIC或增安型请注明。
|
|
|
二、产品特点
|
-
铸铝合金或钢板外壳,表面喷塑。
-
压铸或焊接成形，外形美观。
-
结合面采用曲路密封结构，具有较强的防水、防尘性能。
-
接线端子采用增安型专用端子，接线方便，牢固可靠，并且电流大小有多种规格可供用户任意选配。
-
进线口方向变化多端，可根据用户要求任意选配进线口并可根据用户要求直接配装配BMJ系列的电缆
密封接头(注：用户在订货时须注明。)
-
符合GB3836-2000，IEC60079标准要求。
|
|
三、进线示意图
|
四、主要技术参数
|
|
|
|
额定电压（V）
|
额定电流（A）
|
防爆标志
|
防护等级
|
|
380
|
20
|
Exe II T6
*Exd II BT6
*Exd II CT6
|
IP54
|
|
|
五、外形尺寸
|
|
型号
|
A
|
B
|
C
|
D
|
E
|
|
BXJ52-20/4
|
190
|
77
|
160
|
90
|
76
|
|
BXJ52-20/8
|
240
|
135
|
195
|
120
|
37
|
|
BXJ52-20/16
|
270
|
165
|
250
|
175
|
90
|
|
BXJ52-20/24
|
320
|
197
|
300
|
225
|
103
|
|
BXJ52-20/36
|
360
|
237
|
330
|
240
|
105
|
|
BXJ52-330X250
|
330
|
/
|
250
|
/
|
170
|
|
BXJ52-300X400
|
400
|
/
|
300
|
/
|
190
|
|
BXJ52-400X500
|
500
|
/
|
400
|
/
|
200
|
|
BXJ52-500X600
|
600
|
/
|
500
|
/
|
200
|
|
BXJ52-190X190(e)
|
295
|
165
|
270
|
230
|
120
|
|
BXJ52-300X300(e)
|
400
|
252.5
|
400
|
360
|
165
|
|
BXJ52-300X300(IIC)
|
400
|
252.5
|
400
|
360
|
165
|
|
