防爆星三角起动柜
防爆电机的启动方式除了自耦减压启动外,还有一种常用的启动方式:星三角启动。 当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V接线条件才能采用星三
订购热线:156-3717-0993产品详情
防爆电机的启动方式除了自耦减压启动外,还有一种常用的启动方式:星三角启动。
当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V接线条件才能采用星三角启动方法;
该方法是:在电机启动时将电机接成星型接线当电机启动成功后再将电机改成三角型接线(通过双投开关迅速切换)
因电机启动电流和电源电压成正比此时电网提供的启动电流只有全电压启动电流的1/3,但启动力矩也只有全电压气动力矩的1/3
星三角启动,属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的;所以不能一概而以电机功率的大小来确定是否需采用星三角启动,还的看是什么样的负载,一般再需要启动时负载轻运行时负载重尚可采用星三角启动,一般情况下鼠笼电机的启动电流是运行电流的5-7倍,而对电网的电压要求一般是正负10%为了不形成对电网电压过大的冲击所以要采用星三角启动,一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。只有鼠笼电机才采用星三角启动
适用范围
1.1.1区,2区危险场所或20区,21区,22区危险场所
2.IIA, IIB爆炸性气体环境或可燃性粉尘环境
3.户内,户外(IP54/IP65)
4.温度组别:T1~T4
5.应用于石油,化工,航天,军工等场所
产品特点
1.铝合金外壳或钢板焊接,表面喷塑
2.内装交流接触器,热继电器,断路器,时间继电器,电流互感器,电压表,电流表,转换开关及指示灯等元件
3.产品具有过载,短路,欠压,断相等保护功能
4.可根据用户要求特制度
5.钢管,防爆挠性管,防爆电缆,布线均可
主要技术参数
防爆标志:ExdIIBT4Gb /ExdIICT4Gb
防腐等级:WF1/WF2
防护等级:IP54/IP65
进出线口螺纹:G1.2~G3
电缆外径:15mm~56mm

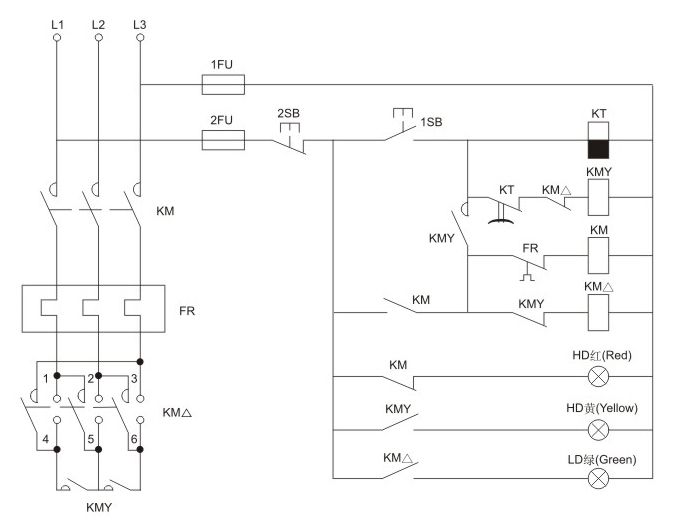

电气原理图
外形图
