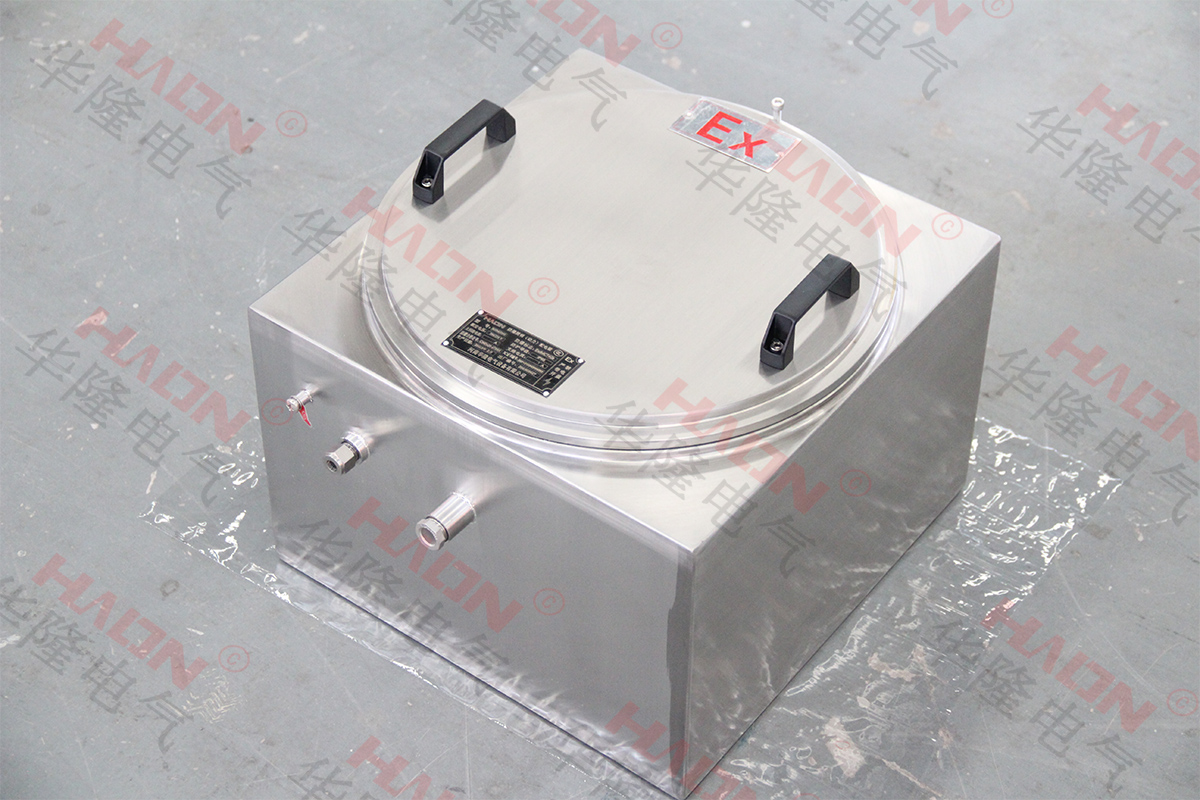

防爆正压柜生产厂家,正压力防爆配电柜照片
防爆正压柜生产厂家,正压力防爆配电柜照片
一 产品概述:
1.1 配电箱由箱体、自控系统、曝气系统软件、报警设备、供配电系统构成;正压力腔内装一部分控制器的防爆型元器件及客户的供配电系统元器件。
1.2 本配电箱选用Q235厚钢板焊接而成,箱体表层喷塑处理,颜色为“计算机深灰色”。
并对各连接面都经过了特殊密封性解决。
1.3 本配电箱进气口形式为自然通风型,即无间断持续气路,正压力腔内装器件的工作热量可使供气带去,具有非常好的散热性能。
1.4 该产品引入:
GB 3836.1-2010《爆炸性气体环境用电气设备 第1部分:通用要求》;
GB 3836.2-2010《爆炸性气体环境用电气设备 第2部分:隔爆型“d”》;
GB 3836.4-2010《爆炸性气体环境用电气设备 第4部分:本质安全型“i”》;
GB 3836.5-2010《爆炸性气体环境用电气设备 第5部分:正压外壳型“p”》和其他有关标准的要求开展。
1.5 本产品应用于AC220V、50Hz供配电系统。
防护等级:(Exd ePx IIC T6 Gb);防水等级:IP65;自控系统防爆型防护等级:(Exd IICT6 Gb);
二 商品原理:
2.1 配电箱在控制系统的配合下,进入保护气体,正压力腔内工作压力高过正压力腔以外工作压力,产生微正压的安全性小环境,进而阻拦易燃性危险气体进到正压力腔内,确保内窗一般仪表盘和电气元器件安全运行。
2.2 控制系统关键进行手动式通气、补气血、高压声光报警和排气管、欠压保护报案、低电压互锁关闭电源等一系列作用。
2.3 运行中,由自控系统向正压力室补气血,保持正压力室压力范围在(100-800Pa);
当正压力室内工作工作压力>800Pa时,髙压报案,继电器自动打开自动排气阀卸压;
当正压力室内工作工作压力<100Pa时,低压报警;
当正压力室内工作工作压力>900Pa时,高压报案,减压阀自动打开卸压;
当正压力室内工作工作压力<50Pa时,自控系统全自动断掉赠给正压力腔的开关电源;(断电保护后重新运行,应先电源开关打进“终止”部位,重新进入新一轮的通气实际操作后方能正常运转)
2.4 该产品增设了进风口和出气口,供客户接手。
客户须按“供气管道设计图”布局进气口道,出气口通过排烟防火阀后现场排出或引至安全地带排出,客户当场还需提供进气口气动阀门(保护气体),气动阀门工作压力一般控制在0.2-0.8MPa,进气口气动阀门为净化室内空气(如:仪表风)或N2,(留意:在封闭的操作间里,要谨慎使用N2做为保护气体,若必须采用N2作保护气体,一定要注意当场自然通风,以保证生命安全)。
2.5 禁止进气口气动阀门为可燃性混合气!!
三 安装规范:
3.1 该产品需要由电工修理,来操作。
3.2 客户按我公司提供的接线方法、端子图等技术资料,融合商品具体情况逐一相匹配开展布线。
3.3 布线时,一定要注意各出入电缆密闭性(禁止将通头里的密封环置之无需),并视各电缆松紧度水平,用防爆胶泥作适度的密封性解决。
3.4 客户的布线、调节完了,将每门关闭时,一定要保证其密封性。
3.5 本箱体务必按照要求将地线收到专用型接地螺丝上。
四 商品调节方式:
4.1 调节前检查:
控制系统一部分大多为防爆型防爆设备,主要是由防爆控制箱、防爆型显示灯、微压表等构成。
应检查一部分是不是完好无缺,有没有危害防爆型性能等,布线正确与否(接控制电源:AC220V),手动排气阀和是不是开启。
一切正常后即可进行调节。
4.2 操作流程:
1) 第一步:开启排气管手动阀门,搞好通气提前准备。
2) 第二步:关掉进气口手阀,调整调压阀值,搞好进气口提前准备。
应该注意调整调压阀值(出厂时已设定好,如不重设将不必关旁通阀),防止髙压冲柜!!
3) 第三步:送本柜控制电源,鲜红色“开关电源标示”灯亮了。
4) 第四步:开启进气口手阀(要明确已开启排气管手阀),人工通气逐渐,约10分钟通气结束。
这一步为通气实际操作,本机器设备需要经过“手动式通气”才可以正常运转,
每次运作前需通气,目地是把正压力腔里可能出现的易燃易爆物品混合气排掉,换为净化的保护气体,防止运作后的电孤火苗引燃可燃性气体,发生爆炸事故。
5) 第五步:观查有无出现异常转变,适度调整手阀,操纵进气口源的总流量。
6) 第六步:等候10分钟,将“切换开关”打进“正压力运作”部位,全自动通气时长逐渐,通气时间是在10min,这时(终止)显示灯灭,(运作)显示灯亮(需换气才可以延迟配电)。
微调整进气口手阀、排气管手阀,并留意气压表表明,让气压表表明保持在350Pa左右相对性平衡态。
7) 第七步:待工作压力保持350Pa左右相对性平衡态后,通气完毕。
供配电系统交流接触器得电吸合,正压力腔内供配电系统得电,本柜就可以正常启动。
8) 第八步:当要退出系统运行中,必须要先关闭全部运转的负荷,即对各表明仪表设备开展正常的关掉。
9) 第九步:按下停止按键,翠绿色“运作”显示灯灭,“终止“显示灯亮自控系统为跳停情况。
10) 第十步:断掉自控系统的开关电源,鲜红色“开关电源标示”灯熄灭。
11) 第十一步:过五分钟后,关闭进气口手阀。
让汽体带去内部结构元器件所产生的一部分余热回收。
12) 第十二步:过了几分钟后,关闭自动排气阀。
13) 留意:假如半途要撤出运作,也必须从“第八步”一直到“第十一步”。
4.3 作业人员必须严格按上述次序步骤进行实际操作,禁止违背作业顺序或简单化操作流程。
前七步一切一步不能满足标准时,禁止进到下一步实际操作,务必故障检测后从第一步实际操作逐渐。
4.4 调节常见问题:
该产品出厂时,各主要参数已设置好,禁止客户私自变更主要参数。
客户在调节时一定要注意仪表盘、自动控制配电线路及取样管路顺畅。
五 商品日常维护:
5.1 留意定期检查密封环老化状况,发觉衰老时应该马上拆换。
5.2 防爆控制箱的防爆接合面须防锈,每一次维修或开启机盖,须手涂204-1防锈剂。
5.3 每一次拆换控制面板元器件,或打开盖再次盖紧时,要检查其密闭性。
六 交货本控柜时,生产厂家提供以下技术文档:
5.1 使用说明书;
5.2 正压力防爆柜的防爆认证和有关质量证明;
5.3 正压力控制模块电路原理图、接线端子排图;
5.4 防爆控制箱合格证有关质量证明;
5.5 中后期的技术支持;
