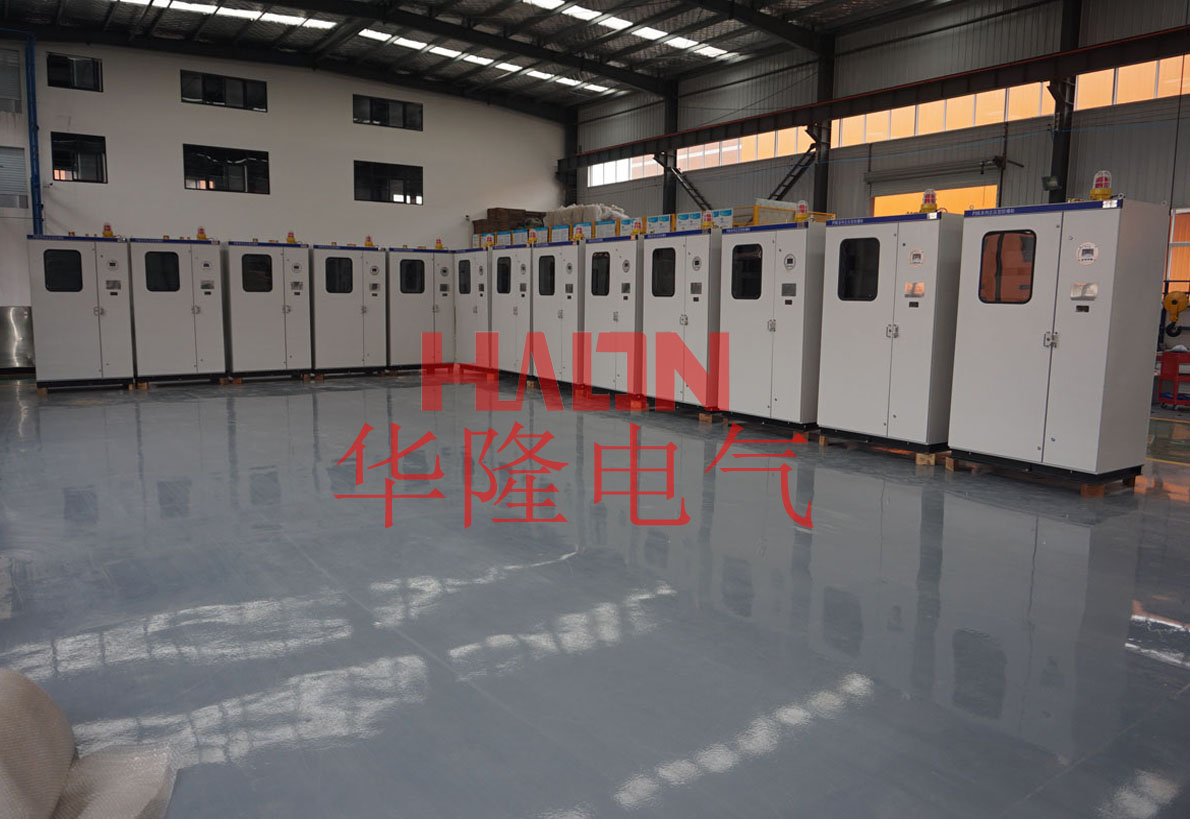

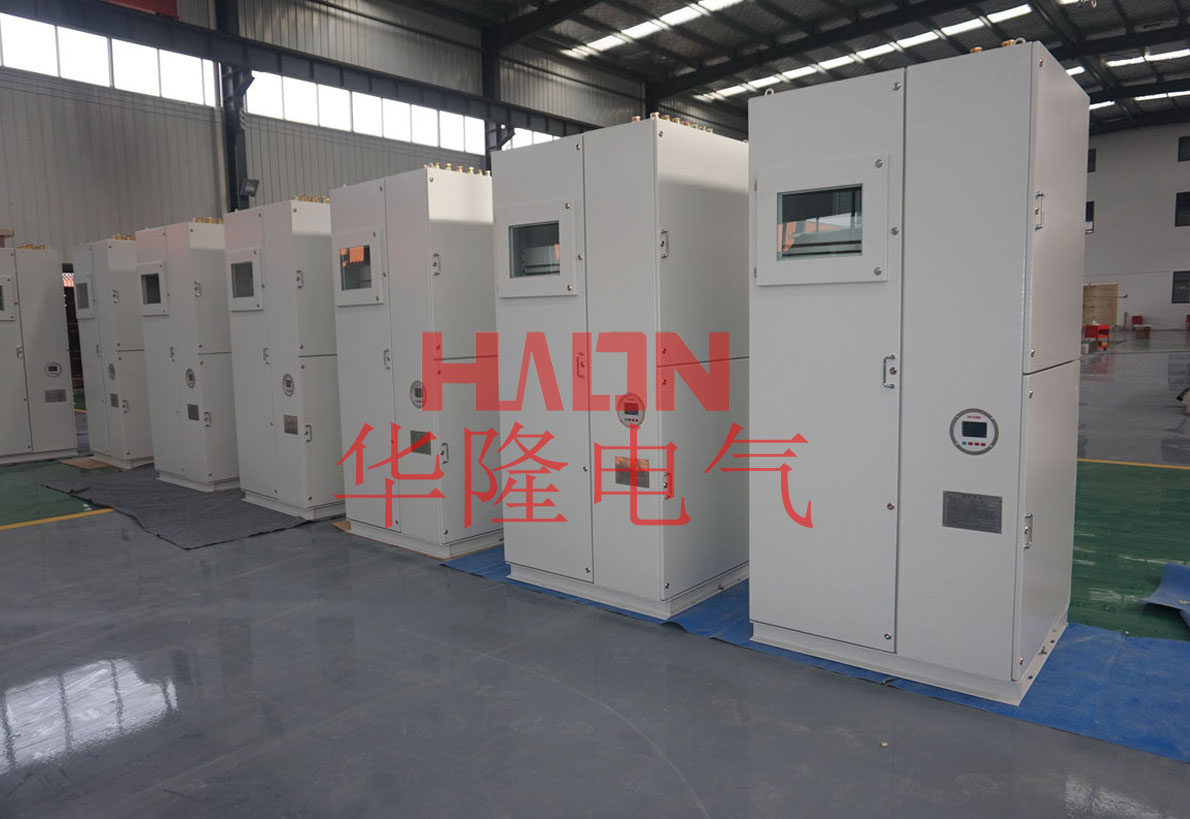

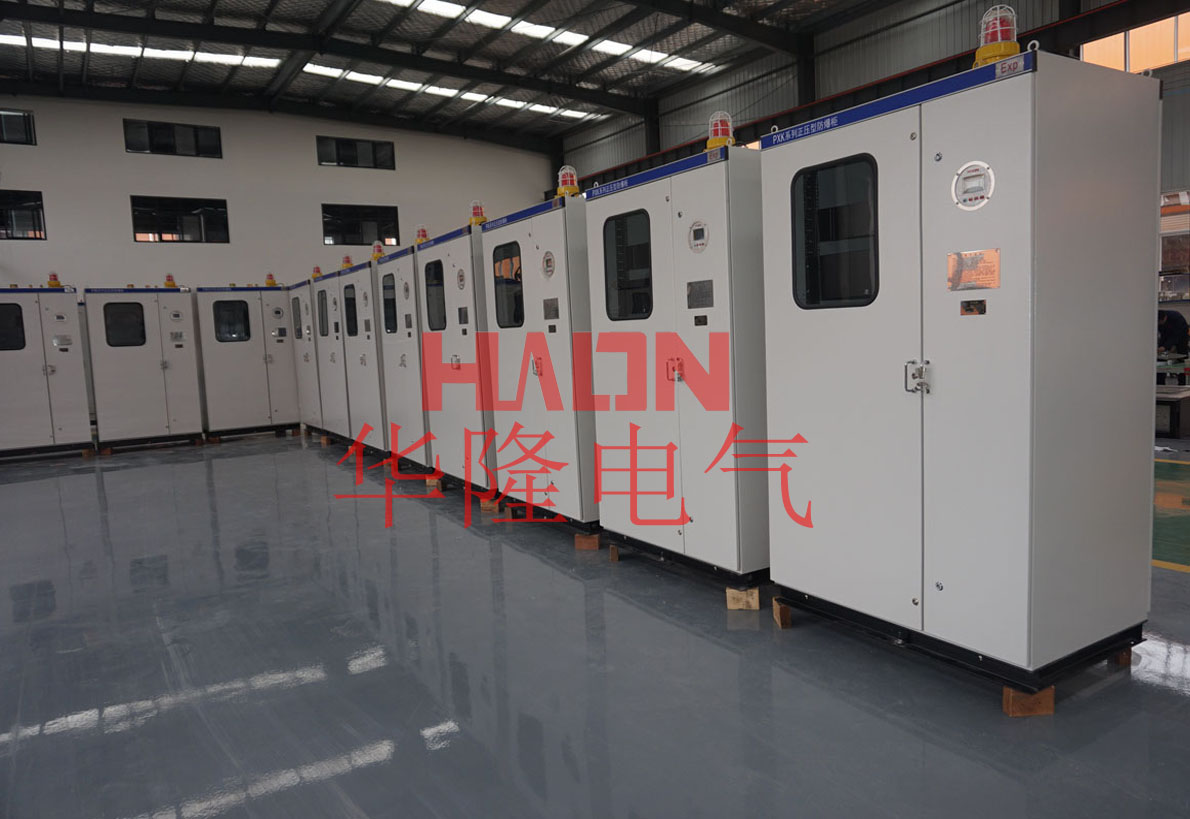

触摸屏防爆正压柜

PLC防爆触摸屏控制柜外壳设计根据国家标准GB3836-2000，防爆外壳结构，可做成上下隔爆腔，单个隔爆腔，可做成快开门结构，防爆外壳可根据客户图纸要求定制，也可提供需要相应的尺寸，由我公司出图纸给客户确认生产，防爆外壳的防爆出线口数量，防爆出线口大小，箱体盖板上的防爆按钮，信号灯的数量可根据客户的要求，门盖上的观察窗，也可根据客户要求尺寸开孔，本公司将提供防爆玻璃进行防爆处理。

PLC防爆触摸屏控制柜用户元件的安装

1、  由于内装配电系统元件由用户自行调整，因此，用户必须在安全区内进行设定、调试。

2、  不得撤拆面板上的电器元件，以免影响柜体的气密性能。

三、  电气安装

1、  本产品必须由专业电工，进行操作。

2、  用户按我公司提供的电器系统图、接线图、端子图等技术文件，结合产品实际情况逐一对应进行接线。

3、  接线时，请注意各进出电缆的密封性（严禁将通头中的密封圈弃之不用），并视各电缆的松紧程度，用防爆胶泥作适当的密封处理。

4、  用户的接线、调试完后，将各门关闭时，一定要保证其密封性能。

5、  本柜体必须按要求将接地线接到专用接地螺丝上。

五 产品的调试

本产品出厂时，正压自控部分已经过调试，但用户在具体使用时，仍须根据现场情况重新调试后再使用。

一、  本产品适用于AC220V、50Hz配电系统。

二、  本产品调试分两部分

1、  自控部分调试

1）调试前检查

自动控制系统部分主要为隔爆型防爆电器，主要由防爆控制箱、防爆控制按钮、防爆指示灯、微压表等组成。检查各部分是否完好无损，有无影响防爆性能等，接线是否正确（接控制电源：AC220V），手动排气阀和是否打开。一切正常后方可进行调试。

2）调试方法



调试前，先打开排气手动阀再打开进气手动阀、约换气30分钟后、接通电源，红色"电源"指示灯亮，此时按下起动按钮、绿色"运行"指示灯亮、压力表处于受电状态、再调节进气、排气阀大小，让压力仪表持续显示值维持在200Pa左右。自动报警系统进入监控状态；些时，该柜进入正常使用状态。在使用过程中，若由于外界气源原因将正压腔压力升高于1000Pa时，卸压电磁阀将打开、同时报警灯闪烁报警，（此时因立即关小进气手动阀或开大排气手动阀，调节压力持续维持在200Pa左右）。若柜内压力低于100Pa时，进入低压警铃报警状态（此时因立即开大进气手动阀或关小手动排气阀，调节压力持续维持在200Pa左右）；当进气故障未排除，而气压值低于50Pa时，自动控制系统将自动切断用户的配电电源，将一直进入欠压报警状态；必须按下停止按钮，才能解除警铃报警状态.气源正常后，将进入新一轮"换气"过程后，操作顺序同上，才能恢复正常工作。

        3）调试注意事项：

本产品出厂时，各参数已设定好，严禁用户擅自更改参数。用户在调试时请注意仪表、自控线路及取样管路的畅通。

2、  用户配电系统部分调试

1）本产品经运输、安装等环节后，必须严格按照低压成套设备的检验、调试标准进行检查。

2）根据本产品随箱技术附件（总装图纸等）以及用户的设计图纸逐一对照，进行检查和操作。

六  产品的操作

一、正确的操作是直接关系到本产品能否正常投入运行，因此用户必须严格

按操作步骤操作。

二、本产品通过安装、检查、调试正常后，柜门关闭，并且保证密封性，正压柜内部各电器元件处于待电状态，前级开关不送电，此时整台产品处于待电状态，即已进入操作前准备。

四、  操作步骤：

1、  步：打开排气手动阀门，做好换气准备。

2、  第二步：关闭进气手动阀，调节减压阀值，做好进气准备。

必须注意调节减压阀值（出厂时已设置好，若不重新设置将无须关进气阀），避免高压冲柜！！

3、  第三步：送本柜电源红色"电源"指示灯亮。

4、  第四步：打开进气手动阀（要确定已打开排气手动阀），手动换气开始，约30分钟后换气完毕。这一步为换气操作，本设备必须经过"手动换气"才能正常运行，

而且每次运行前必须换气，目的是将正压腔里可能存在的易燃易爆混合气体排出去，换成净化的保护气体，避免运行时的电弧火花点燃易燃易爆气体，发生爆炸。

5、  第五步：观察有否异常变化，适当调节手动阀，控制进气源的流量。

6、  第六步：等待30分钟后，按下自动控制系统起动按钮。（停止）指示灯灭，（运行）指示灯亮。微调节进气手动阀、排气手动阀，并观察压力表显示，让压力表显示维持在200Pa左右的相对平衡位置。

7、  第七步：待压力维持200Pa左右的相对平衡位置后，换气结束。配电系统接触器得电吸合，正压腔内配电系统得电,系统处于待机状态。

8、第八步：当需要退出系统运行时，必须先关掉所有运行的负载，即对各显示仪表、触摸屏进行正常关闭。

9、第九步：按下停止按钮，绿色"工作"指示灯灭,"停止"指示灯亮自控系统为失电状态。

10、第十步：断开自控系统的电源,红色"电源"指示灯灭。

11、第十一步：过五分钟后，关掉进气手动阀。

让气体带走内部元件产生的部分余热。

12、第十二步：再过两分钟后，关掉排气阀。

五、  操作人员必须严格按以上顺序步骤进行操作，严禁违反操作顺序或简化操作步骤。

前七步任何一步满足不了要求时，严禁进入下一步操作，必须排除故障后从步操作开始。

六、  现场操作人员必须每半小时左右巡查一次，察看运行情况是否正常。

七、  操作人员必须注意保护盘面各操作元件及显示元件，不得因操作失误，损坏操作元件而造成整机泄漏。

八、  注意：如果中途要退出运行，也必须从"第八步"开始到"第十一步"

结束;运行时，严禁打开正压柜前门盖！！

七 PLC防爆触摸屏控制柜 产品的维护

一、  注意经常检查密封圈的老化情况，发现老化时应立即更换。

二、  防爆配电箱的隔爆结合面须防锈处理，每次检修或打开箱盖，须重涂204-1防锈油。

三、  每次更换面板元件，或打开后盖重新盖上时，应检查其密封性。

八  注意事项

由于本柜内装触摸屏等可调节元器件，因此，请在安全区内安装相应程序， 严禁在危险区内，打开正压柜门带电操作！！
