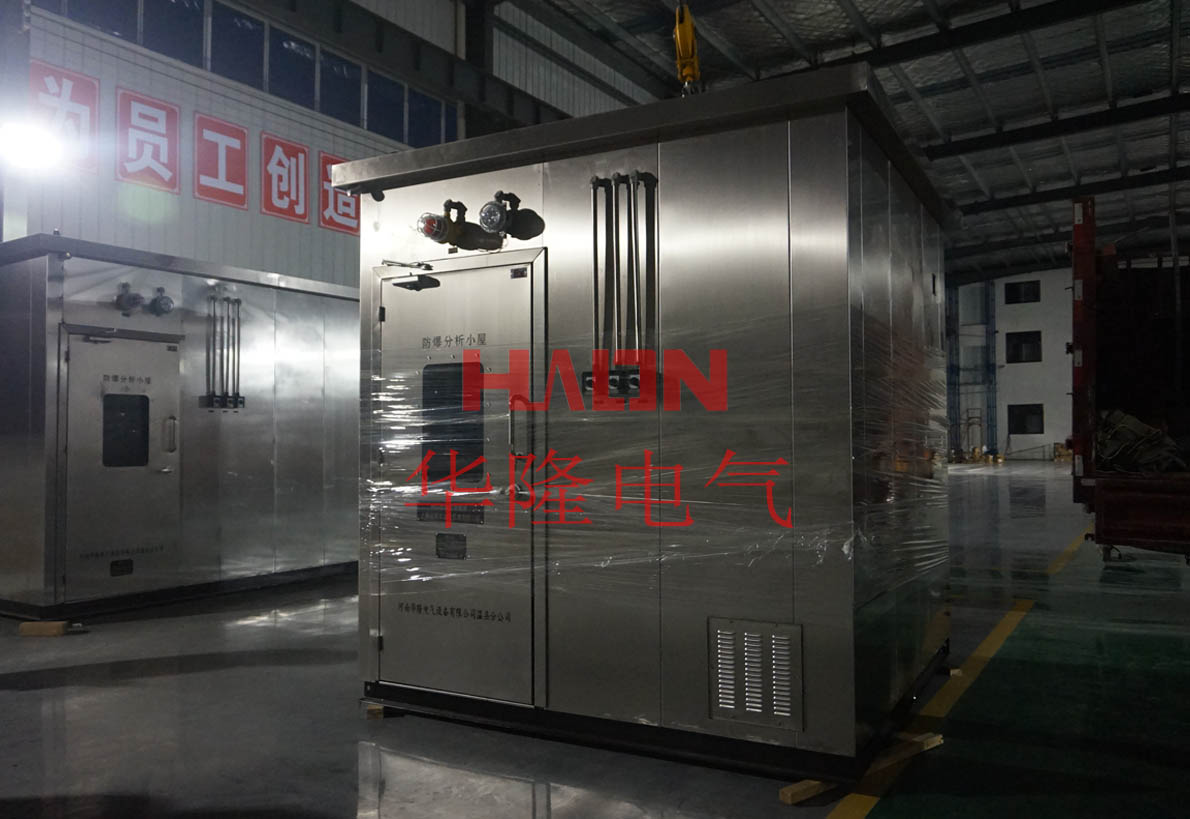

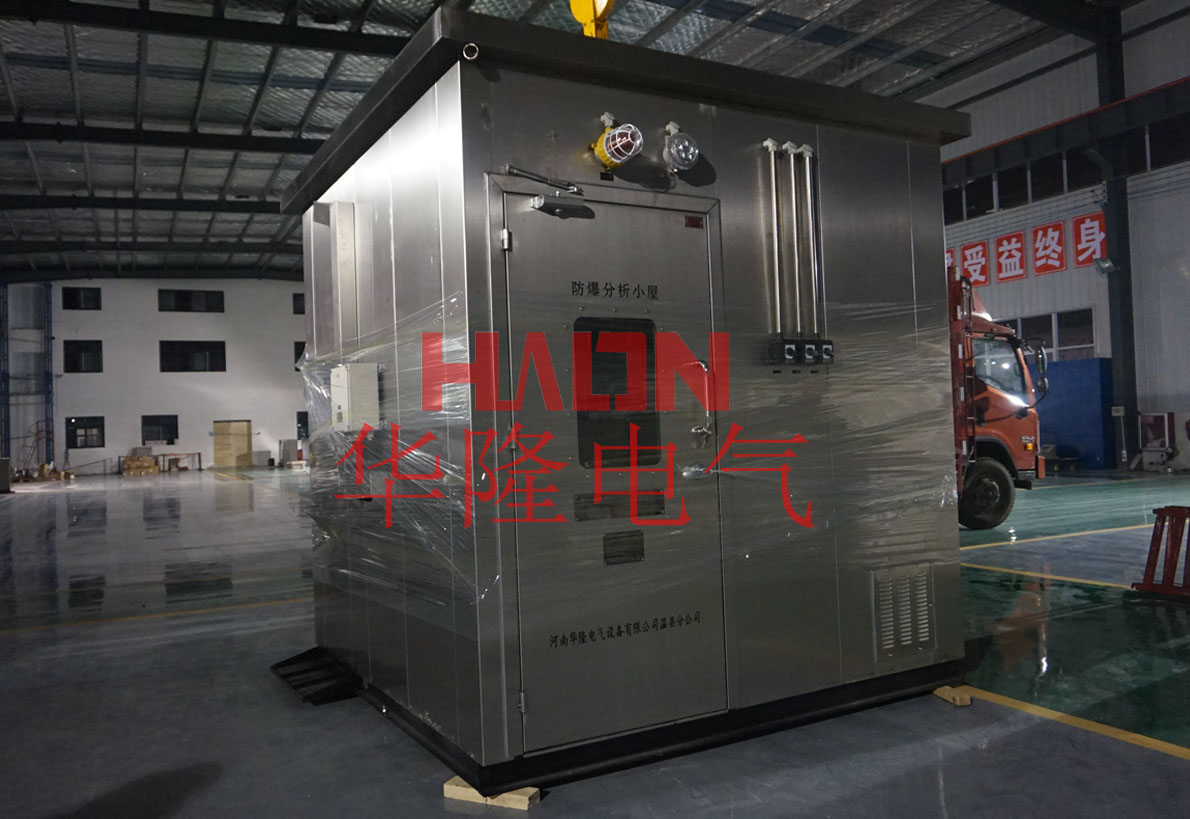

防爆分析小屋 适用范围 1 、爆炸性气体环境: 1 区、 2 区 2 、场所中危险气体或蒸气: IIA 、 IIB 、 IIC 3 、温度组别: T1 ~ T4 4 、环境温度: -20 ℃ ~ +4
订购热线:156-3717-0993产品详情
防爆分析小屋适用范围1、爆炸性气体环境:1区、2区2、场所中危险气体或蒸气:IIA、IIB、IIC3、温度组别:T1~T44、环境温度:-20℃~+40℃5、户内、户外(IP56)产品特点1、设有防爆配电箱和接线箱2、 敷线方式根据用户要求而定3、可根据用户要求安装防爆空调,确保小屋内的温度,也可在屋内安装防爆电热汀或蒸汽供暖设备4、内装防爆荧光灯5、可根据用户要求内装工作台6、 分析仪表可由用户自定 7、分析小屋具有防震、防静电、防火花、防尘、抗干扰等优点,为仪表提供良好的运行环境,增强系统的可靠性8、分析小屋可将各工业领域中应用的各过程分析仪表相对集中安装,利用分析小屋公共工程统一供电,统一与控制室互传 信号
|
|
|
|
型号含义 Type designation |
|
PXK51 型号含义 PXK-□□/□/□T 特殊要求(无要求可不注) 外形尺寸:宽X高X厚(mm) S:联锁(用户配电与正压自控系统低压联锁) (不要求可不注) t:通风型 b:补偿型 X:箱式 Q:琴台式 G1:柜式1(上下结构) G2:柜式2(左右结构) 正压型防爆配电柜
| |
|
|
主要技术参数 |
|
防爆标志防护等级吹洗气源耗气量Expdem II BT4Expdem II CT4IP56正压净化空气4-15m3/h
|
|
|
|
1、尾气排放管Tail gas plume2、报警灯Alarm lamp3、通风机Veatilator4、供电箱Power supply box5、信号及报警接线盒Signal and alarm junction box6、参比气、载气气源Sample gas7、标准气Standard gas8、钢瓶固定架Fixed frame of steel bottle9、气路接口板Gas pipeline connecting board10、分析间内工程管路接口板Engineering pipeline connecting board inisde the analysis house.
| |
|
|
现场分析小屋的规格及型号(表1) Size and model of the site analysis houselet( table 1) |
|
规格、型号尺寸 高×宽×深(mm) 材质外形 内腔内腔底面积XZFW-G-4311XZFW-B-4312XZFW-L-43132500×2200×17002235×2100×16003.36m2钢外壳(喷塑)铝合金外壳XZFW-G-4321XZFW-B-4322XZFW-L-43312500×2800×17002235×2700×16004.32m2钢外壳(喷塑)不锈钢外壳XZFW-G-4331XZFW-B-4332XZFW-L-43332500×3400×17002235×3300×16005.28m2铝合金外壳钢外壳(喷塑)不锈钢外壳XZFW-G-4341XZFW-B-4342XZFW-L-43432500×4000×17002235×3900×16006.24m2铝合金外壳钢外壳(喷塑)不锈钢外壳铝合金外壳
| |
|
|
PXK51系列正压型防爆配电柜
为了能让用户正确选型、安装、使用本设备,特编写本《说明书》,供用户参阅。
本《说明书》是我公司结合产品的实际情况,对其结构、工作原理、安装、调试、操作、维护等作了详细介绍。
一 产品选型说明
型号含义
PXK-□□/□/□T
特殊要求(无要求可不注)
外形尺寸:宽X高X厚(mm)
S:联锁(用户配电与正压自控系统低压联锁)
(不要求可不注)
t:通风型
b:补偿型
X:箱式
Q:琴台式
G1:柜式1(上下结构)
G2:柜式2(左右结构)
正压型防爆配电柜
二 产品结构概述
本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂中,具有ⅡA、ⅡB、ⅡC类T1~T4爆炸性气体或蒸气环境;海拔高度不超过2000米;25℃时,相对湿度95%以下;工作环境温度-20℃~+40℃之间。可根据用户要求安装各种普通的检测仪表、分
析仪表、显示仪表、变压器、软启动器、变频器、微电脑触摸屏以及普通电器元件,对用户内装电器元件基本不受限制。
配电柜由柜体、自控系统、布气系统、报警系统、配电系统组成;正压腔内装部分控制系统的防爆元件及用户的配电系统元件。
本配电柜采用Q235钢板焊接而成,对其各接合面都经过了特殊的密封处理。
本配电柜进气方式为通风型,即不间断连续供气,正压腔内装元件的工作热量可随气路带走,具有很好的散热效果。
本产品引用GB3836.1-2000 ,GB3836.5-2004以及相关标准设计、制造、检验。
三 产品的工作原理
配电柜在自动控制系统的控制下,通入保护气体,正压腔内压力高于正压腔外的压力,形成微正压的安全小环境,从而阻止了可燃性危险气体进入正压腔内,保证内装普通仪表和电器元件的安全运行。
自动控制系统主要完成手动换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等系列功能。(本配电柜具有低压联锁功能,低于规定的气压值(50Pa)时,自动切断进入正压腔的用户配电电源)
四 产品的安装
一、 柜体安装
1、 柜体的安装位置:户内或户外有棚顶,无明显震动平坦的地方。
2、 本产品安装方式为落地式和壁挂式,本柜设置了专用于固定的安装孔,具体参数详见技术附件或产品实物。
3、 布线方式为电缆布线,用户电缆结构可参考相关国家标准和行业标准,并结合本柜的结构要求进行设计、施工。
4、 搬运时注意,本产品严禁大幅度倾斜,倾斜度不大于100。
5、 本产品在运输、安装定位时,严禁采用撬、锤等方式进行搬动。否则,可能影响产品的密封性能,导致本产品无法正常运行。
6、 本产品设置了进气口和排气口,供用户接管。用户须按"气路管道布置图"布置进气管道,排气口经过防火阀后在现场排放或引至安全区域排放,用户现场须提供进气气源(保护气体),气源压力一般控制在0.2-0.6MPa,进气气源为净化空气(如:仪表风)或氮气,(注意:在密闭的操作室里,要谨慎使用氮气作为保护气体,若必须使用氮气作保护气体,请注意现场通风,以确保人身安全)。
7、 由于内装工控电器、触摸屏等精密电器,气源进口处需加装干燥过滤器,以确保气源为干燥清洁的空气,否则会影响电器的使用寿命。
8、 严禁进气气源为爆炸性混合气体!!
二、 用户元件的安装
1、 由于内装配电系统元件由用户自行调整,因此,用户必须在安全区内进行设定、调试。
2、 不得撤拆面板上的电器元件,以免影响柜体的气密性能。
三、 电气安装
1、 本产品必须由专业电工,进行操作。
2、 用户按我公司提供的电器系统图、接线图、端子图等技术文件,结合产品实际情况逐一对应进行接线。
3、 接线时,请注意各进出电缆的密封性(严禁将通头中的密封圈弃之不用),并视各电缆的松紧程度,用防爆胶泥作适当的密封处理。
4、 用户的接线、调试完后,将各门关闭时,一定要保证其密封性能。
5、 本柜体必须按要求将接地线接到专用接地螺丝上。
五 产品的调试
本产品出厂时,正压自控部分已经过调试,但用户在具体使用时,仍须根据现场情况重新调试后再使用。
一、 本产品适用于AC220V、50Hz配电系统。
二、 本产品调试分两部分
1、 自控部分调试
1)调试前检查
自动控制系统部分主要为隔爆型防爆电器,主要由防爆控制箱、防爆控制按钮、防爆指示灯、微压表等组成。检查各部分是否完好无损,有无影响防爆性能等,接线是否正确(接控制电源:AC220V),手动排气阀和是否打开。一切正常后方可进行调试。
2)调试方法
调试前,先打开排气手动阀再打开进气手动阀、约换气30分钟后、接通电源,红色"电源"指示灯亮,此时按下起动按钮、绿色"运行"指示灯亮、压力表处于受电状态、再调节进气、排气阀大小,让压力仪表持续显示值维持在200Pa左右。,,自动报警系统进入监控状态;些时,该柜进入正常使用状态。在使用过程中,若由于外界气源原因将正压腔压力升高于1000Pa时,卸压电磁阀将打开、同时报警灯闪烁报警,(此时因立即关小进气手动阀或开大排气手动阀,调节压力持续维持在200Pa左右)。若柜内压力低于100Pa时,进入低压警铃报警状态(此时因立即开大进气手动阀或关小手动排气阀,调节压力持续维持在200Pa左右);当进气故障未排除,而气压值低于50Pa时,自动控制系统将自动切断用户的配电电源,将一直进入欠压报警状态;必须按下停止按钮,才能解除警铃报警状态.气源正常后,将进入新一轮"换气"过程后,操作顺序同上,才能恢复正常工作。
3)调试注意事项:
本产品出厂时,各参数已设定好,严禁用户擅自更改参数。用户在调试时请注意仪表、自控线路及取样管路的畅通。
2、 用户配电系统部分调试
1)本产品经运输、安装等环节后,必须严格按照低压成套设备的检验、调试标准进行检查。
2)根据本产品随箱技术附件(总装图纸等)以及用户的设计图纸逐一对照,进行检查和操作。
小屋结构:
小屋主体:框架式 龙骨型钢焊接而成,分内外墙板,墙板材料可是不锈钢或碳钢喷塑。钢板厚度可根据用户要求定制。小屋内墙之间填充阻燃保温材料。小 屋地板为4mm厚防滑地板,防静电处理、耐磨耐用。屋顶可根据用户要求做成平顶、人字顶、单面斜顶,并能承受500KG/平方的受力、可带有起重的吊环。小屋安全门带有玻璃视窗、闭门器及逃生锁'可快速开启,操作灵活。根据用户要求也可增设第二道门。
小屋整体性能密闭、防雨、防尘、隔热,外壳防护等级为IP65。
小屋的特点:
防爆小屋主要实现用户现场集中控制、调度指挥、工艺分析、仪表监控的防爆处理,具休其它防爆结构不可比拟的优越性。
室内安保系统:
可燃气体检测器:选用检测探头和信号变送器一体化结构的产品,并带用就地报警和远传接点输出 。
有毒气体检测器:当样品或周围环境气体中含有毒组分时,须设有毒气体检测报警器,要求与可燃气体检测报警器相同。
微差压变送器:分析小屋根据 内部体积大小安装不同数量 的微差压变送器来检测分析小屋内的正压力,将信号反馈 到防爆正压控制系统,当屋内正压值降低到规定数值时,会自动切断分析小屋内非防爆电气设备电源,以实现小屋的安全可靠。
声光报警器:采用防爆警灯(旋转闪光发声型),装在屋外醒目 位置,便于观察故障原因。
感烟感温探测器:能够及时发现屋内高温高烟情况,并将危险信号远传控制室。
室内防爆空调:可调节室内温度,具有恒温恒温功能。
照明系统:装有防爆吸顶荧光灯,具有正常照明和应急照明功能。
通风换气系统:可采用仪表风或现场安全风,通过换气过滤装置给房内提供安全可靠气源。
