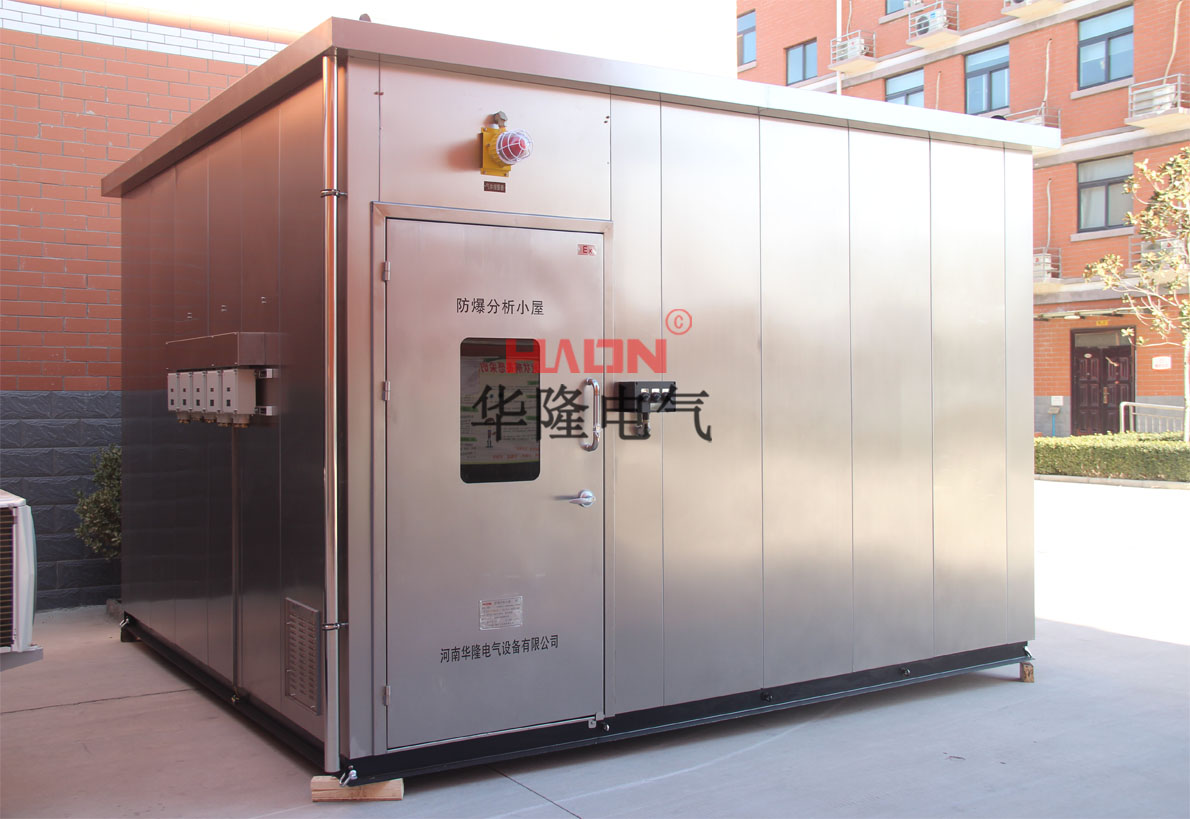

在线色谱仪分析小屋

在线色谱仪防爆分析小屋是可广泛适用于冶金，化工，纺织，炼油等行业，它是可用于I区，III区等危险场所的一种防爆工业产品，现场只要提供供电，气，在线色谱仪即可在危险场所安全，稳定，可靠的工作，同时，在分析小屋内执行操作的工作人员也可得到安全保障。

组成部分

色谱仪分析小屋由以下五部分组成：

一，分析小屋主体（双层结构，中间填有保温隔热阻燃防火材料）

二，室内危险气体浓度监测系统（可燃探测器，氧气探测器，有毒探测器）

三，声光报警灯连锁系统（声光报警灯，采用PLC或继电器连锁）

四，仪表电源系统

五，公用电源系统

在线色谱仪分析小屋使用条件

1，小屋内环境温度:5°C~+45°C

2，环境湿度：相对湿度不大于95%

3，海拔高度：不超过2000m

4，分析小屋内温度根据内装色谱仪的要求，采取暖气或空调措施

5，分析小屋引风管入口处应处于非危险区；

6，环境温度：-20°C~40°C

7，电源：AC220  50HZ

8，大气压力：50KPa--106KPa

9，无强烈震动

结构及主要技术参数

1.小屋结构形式：采用内外钢结构，将色谱仪表，预处理，控制单元组装在分析小屋内，分析小屋就近安装。主体采用内外钢制结构，底座采用12#槽钢 中间夹层70mm厚保温棉，室内安装有防爆空调，可调节室内温度；电配系统为管线系统，配有防爆配电箱；照明系统采用防爆应急日光灯。分析小屋内具有通风，换气，过滤装置；单开门结构，配有玻璃看窗和逃生门锁；采用特殊加工技术，能达到密封性，防腐，防尘，控制温度等功能

2.在线色谱仪分析小屋主要技术特点：

全封闭系统，为现场分析创造最安全环境

整体防爆功能

高质量的报警信号输出（DCS）
