本文所讲的防爆电池仓属于华隆电气防爆小屋系列的一种产品
一. 使用环境,组成及设计规范
.1使用环境
厂房条件:
电源:220V
压缩空气:0.6MP
建筑层数及层高:
地坪承载:
使用环境温度:28°
厂房湿度:60%
环境要求:a) 离操作位或设备外壁 500mm 测量,设备噪音≤75dB;
b) 设计必须考虑减少粉尘堆积、易清洁维护、元器件防尘。
2.设计、制造标准规范
(1)(国标);
(2)电气设计选型必须依据消防相关标准;
3.质量检验标准
(1)整套系统以认证公司最终审核的方案和配置为准,满足使用要求。
4. 外观要求
4.1标准件外观颜色以厂家标准的定型产品为准;
4.2非标准件外观颜色:架体、钢结构、钣金件等多采用喷塑,喷塑颜色以制造商常用颜色为准。
4.3表面喷涂的工件,需平滑光洁
4.4所有使用不锈钢的外观部件,均采用亚光不锈钢;
5. 技术要求
5.1防火系统防爆仓

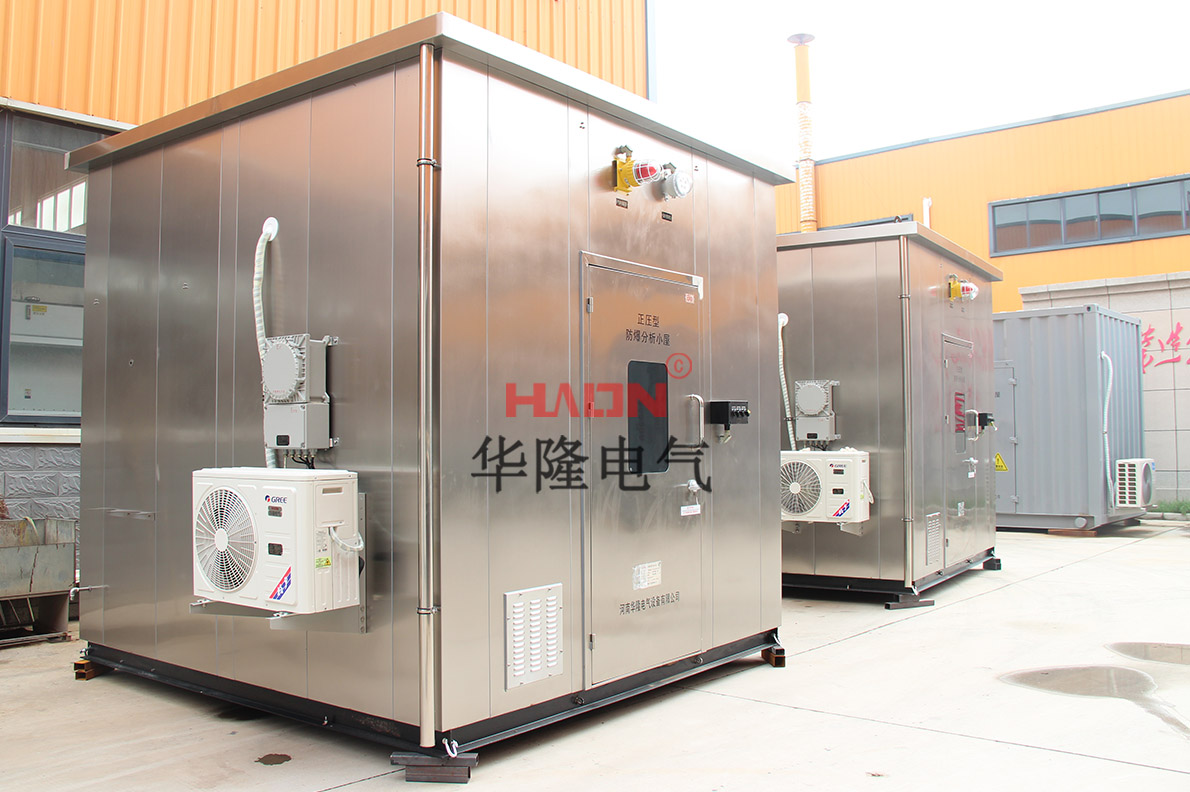

类似图
5.2 主要配置清单
防爆仓
序号 名称 规格/型号 数量 单位 备注
1 主腔体 3*4*2.8 4 SET
2 观察玻璃窗 1 SET 采用钢化玻璃
3 门 单开门1200*2000 1 SET 开门角度大于120°,门锁采用可控开合门锁
4 照明系统 1 SET
5 排水系统 1 SET 需接入客户排风管道
6 排风机系统 1 SET
7 消防系统 1 SET
6.其他技术要求
1、主腔体:保护区域内可燃物品及防护体积
保护区名称 可燃物品 内部体积
防爆仓 锂电池、电气元件
具有阻燃及防爆功能
若防爆仓内有火情,则使用水喷淋系统对电池包进行降温。现场提供一路消防用水管路到小屋内,根据小屋实际使用面积,在屋内均布消防灭火喷淋装置。此管路前端设置设置电磁阀控制喷淋,电磁阀与屋内烟感探测器联锁,当探测器检测到有火灾发生时,通过继电器控制联锁启动电磁阀打开水路通道,进行喷淋灭火;直到探测器报警复位,喷淋结束。
4、门:采用单开门设计,单门大小1200mm*2000mm 开合角度 120°(周边无物品阻挡情况下)。
5、排风机系统:防爆仓采用顶部排风扇系统。
6、排水系统:屋内地面布置有地漏,将喷淋水排至屋外。
7、照明系统:防爆仓内部配置照明系统,整体亮度不低于 550 流明。
8、整机必须保证性能可靠、故障率低,便于日常维护及维修;
9、整机必须保证安全,避免人身伤害事故的发生;并在相应位置设置安全警告标示;
10、协议内设计安装要求与CAD图纸互为补充,若有疑问请及时沟通;
11、主要设计和选型参数由乙方来选择,甲方做最终确认;
12、出货时需附说明书。
