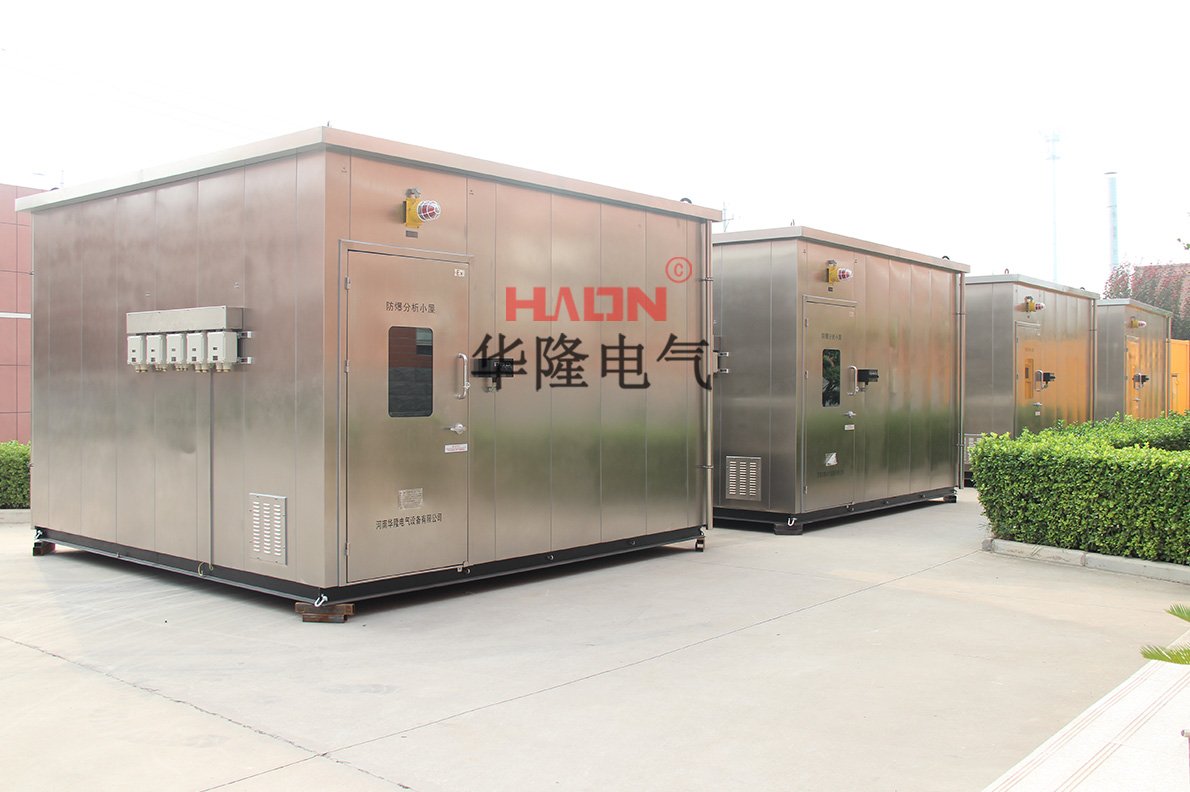

防爆在线分析小屋

防爆在线分析小屋可适用于含有爆炸性危险气体的II类2区场所,具有ⅡA、ⅡB、ⅡC级,温度组别为T1~T4的爆炸性气体或蒸气环境中;海拔高度不超过2000米;25℃时,相对湿度95%以下;工作环境温度-

订购热线:156-3717-0993

产品详情

防爆在线分析小屋可适用于含有爆炸性危险气体的II类2区场所,具有ⅡA、ⅡB、ⅡC级,温度组别为T1~T4的爆炸性气体或蒸气环境中;海拔高度不超过2000米;25℃时,相对湿度95%以下;工作环境温度-20℃~+40℃之间。

分析小屋的各项指标是参照引用国家标准GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d” 保护的设备》、GB3836.5-2004《爆炸性气体环境用电气设备 第5部分:正压外壳型“p”》、GB3836.13-2013《爆炸性环境 第13部分:设备的修理、检修、修复和改造》、GB3836.15-2000《爆炸性气体环境用电气设备 第15部分:危险场所电气安装(煤矿除外)》、GB3836.17-2007《爆炸性气体环境用电气设备第17部份正压房间或建筑物的结构和使用》有关规定要求设计制造。

广泛应用于炼油、化工、冶金、制药及轻工业等生产中,对各种过程气体在线分析仪及各种在线水质分析仪提供现场的安全安装空间及防护。

2021

一、小屋本体结构技术要求

小屋为型钢焊接框架式结构;

内外墙及屋顶由п型钢板拼装铆接而成;

外墙采用304不锈钢;内墙采用Q235钢板(以客户需求为准)

内外墙及吊顶和屋顶之间充填70mm厚阻燃型岩棉保温材料;

小屋设置1个门。门为外开单扇型,净尺寸为2000(H)×900(W)mm,材质与小屋的主体材料一致,门与墙之间镶有橡胶密封条。门上开有400(H)× 600(W)mm钢化玻璃观察窗。带阻尼限位闭门器和推杆式逃生锁,门外有孔锁及把手;

地板:4.0mm厚花纹钢板;

底座用槽钢焊接而成;

为方便小屋的吊运,小屋底部带有起重用的吊耳;

二、在线分析小屋空调系统

小屋内配有冷暖空调,功率大小根据小屋面积来定,一般常用采用1.5P。

2021

三、配线

?分析小屋所有配电必须通过配电箱完成,同时必须带总开关,各支路带分开关;

?配电箱放于小屋内。灯和风机除配电箱上的开关以外加单独开关;

?公用电源配电箱安装于小屋内墙,用于分析小屋系统公用工程配电。包括的配电开关:电源总开关、照明开关、风机开关、空调开关、插座开关、检修开关、备用开关等;

?分析小屋内部电缆敷设在电缆槽架内

四、分析小屋配线,接地及标识

分析小屋设置保护接地。

分析小屋门上有永久行不锈钢铭牌(标明小屋编号),同时配有警告性标识。

所有电气设备包含电源配电箱,电源开关,电缆等都有永久性铭牌,同时配有警告性标识。
